آموزش Grid در Revit

Grid چیست و چرا مهم است؟

Grid یا شبکه در نرم افزار Revit ابزاری کلیدی برای طراحی های دقیق و منظم است. این ابزار نقاط و خطوط مرجعی فراهم می کند که برای موقعیت دهی دقیق عناصر مانند دیوارها و ستون ها ضروری است. Grid نه تنها به معماران بلکه به مهندسان سازه و تأسیسات نیز در هماهنگی بین بخش ها کمک می کند.

انواع Gridها در Revit

• Grid افقی : برای تعیین موقعیت المان ها در راستای طولی.
• Grid عمودی : مشخص کننده موقعیت ها در راستای عرضی.
• Grid منحنی و آزاد : برای طراحی های غیرمتقارن یا پیچیده.

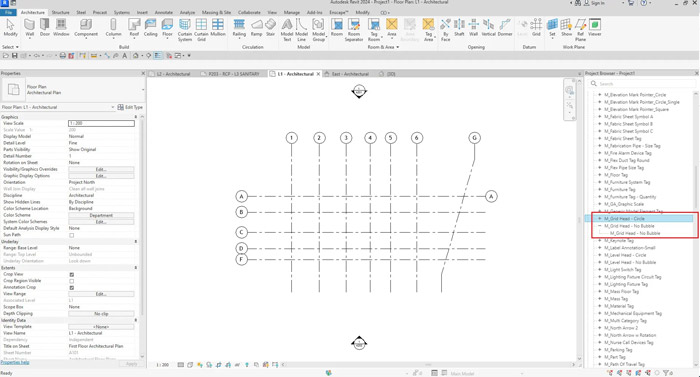

ایجاد یک Grid در پروژه

1. باز کردن ابزار Grid :
• از منوی Architecture گزینه Grid را انتخاب کنید.
2. رسم خطوط :
• خط را به صورت دستی روی پلان رسم کنید.
• می توانید از Snap برای قفل کردن موقعیت خطوط استفاده کنید.
3. نام گذاری Grid :
• هر Grid به صورت خودکار شماره گذاری می شود. نام ها را مطابق نیاز تغییر دهید.

تنظیمات دقیق Grid

• تغییر ظاهر :
• در بخش Properties خطوط را نازک تر یا ضخیم تر کنید.
• رنگ های متفاوت برای Gridها تعیین کنید.
• تنظیم طول خطوط :
• در حالت Edit Mode طول Grid را بکشید یا کوچک کنید.
• تغییر واحدها :
• به منوی Project Units بروید و واحد اندازه گیری را مطابق نیاز تغییر دهید.

ارتباط Grid با سایر عناصر

• دیوارها :
• هنگام رسم دیوار از خطوط Grid برای هم ترازی استفاده کنید.

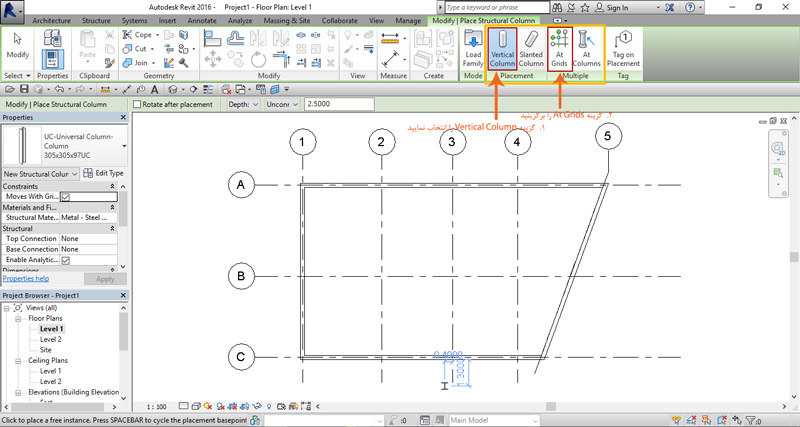

• ستون ها :
• ستون ها را روی تقاطع های Grid قرار دهید.
• پلان های تراز :
• Gridها در تمام پلان های تراز (Level) به طور خودکار نمایش داده می شوند.

مشکلات رایج و راه حل ها

• تداخل Gridها :
• از ابزار Align برای تطابق و رفع تداخل استفاده کنید.
• نمایش نامرتب :
• در بخش Visibility/Graphics تنظیمات نمایش Grid را تغییر دهید.

ابزارهای جانبی مرتبط با Grid

• Scope Box :
• برای تعیین محدوده نمایش Grid در نمای خاص استفاده می شود.
• Annotation Crop :
• نمایش بخش های مشخص از Gridها در نمای خروجی.

نکات پیشرفته در استفاده از Grid

• ایجاد Gridهای غیرخطی :
• از ابزار Spline برای رسم خطوط منحنی استفاده کنید.
• ترکیب Grid با ابزار Massing :
• در پروژه های پیچیده از Grid به عنوان نقطه مرجع برای Mass استفاده کنید.

تمرین پیشنهادی

1. یک پلان ساده طراحی کنید و Gridهای اولیه را رسم کنید.
2. ستون ها و دیوارها را به Gridها متصل کنید.
3. تغییراتی در تنظیمات Grid اعمال کنید و نتیجه را مشاهده کنید.

جدول توضیحی : تنظیمات اصلی Grid در Revit

ویژگی	توضیح	محل تنظیمات
ضخامت خطوط Grid	تغییر ضخامت خطوط برای وضوح بیشتر	بخش Properties
تغییر رنگ خطوط	ایجاد تفاوت برای انواع مختلف Grid	Manage > Object Styles
تغییر نام Grid	نام گذاری دلخواه	کلیک راست روی Grid و انتخاب Rename

جدول توضیحی : مشکلات رایج و رفع آن ها

مشکل	علت ممکن	راه حل
تداخل خطوط Grid	رسم نادرست یا نزدیک به هم	استفاده از Align یا حرکت دستی خطوط
عدم نمایش Grid در نماها	عدم تنظیم Visibility/Graphics	بررسی تنظیمات نمایش در هر نما

نتیجه گیری

ابزار Grid در Revit پایه و اساس طراحی های دقیق است. با استفاده از این ابزار می توانید پلان های پیچیده را مدیریت کنید و هماهنگی بین عناصر را افزایش دهید. آموزش نرم افزار رویت و استفاده از تنظیمات پیشرفته شما را در پروژه های حرفه ای تر موفق می سازد.

پرسش و پاسخ کاربران

۱. چگونه می توان Gridهای موجود را به نمای خاص محدود کرد؟
از ابزار Scope Box استفاده کنید و محدوده دلخواه را تنظیم کنید.

۲. آیا می توان Gridهای منحنی را تغییر داد؟
بله در حالت Edit می توانید خطوط Grid منحنی را جابجا یا اصلاح کنید.

۳. آیا امکان مخفی کردن Gridها در برخی نماها وجود دارد؟
بله در Visibility/Graphics می توانید نمایش Gridها را برای نماهای خاص غیرفعال کنید.
