نحوه محاسبه متراژ مورد نیاز لوله پلیکا: راهنمای جامع و کاربردی

چرا یک متر اشتباه در محاسبه لوله، میلیون‌ها تومان هزینه اضافی می‌تراشد؟

محاسبه دقیق متراژ لوله پلیکا (PVC) در سیستم‌های آب و فاضلاب ساختمان‌ها از اهمیت بسزایی برخوردار است. یک خطای کوچک در این محاسبات می‌تواند منجر به هزینه‌های اضافی قابل‌توجه، اتلاف وقت و نیاز به دوباره‌کاری شود. برای مثال، هزینه لوله‌کشی فاضلاب پلیکا در پروژه‌های بزرگ بین 55,000 تا 82,000 تومان به ازای هر متر است. یک اشتباه یک متری در محاسبه می‌تواند هزینه‌ای چند میلیون تومانی به همراه داشته باشد، به‌ویژه در ساختمان‌های بزرگ. علاوه بر این، محاسبات نادرست ممکن است باعث نشتی، کاهش فشار آب یا حتی آسیب به ساختار ساختمان شود. بنابراین، دقت در محاسبه متراژ لوله نه تنها هزینه‌ها را کاهش می‌دهد، بلکه ایمنی و کارایی سیستم تاسیساتی را تضمین می‌کند. اگر هنوز اقدام به خرید لوله پلیکا نکرده‌اید، پس از مطالعه این مقاله برای اطلاعات بیشتر در مورد مشخصات فنی و دریافت لیست قیمت روز انواع لوله پلیکا، به وب‌سایت آذراتصال مراجعه کنید.

پیش‌نیازها و ابزارهای محاسبه متراژ لوله پلیکا

۱. نقشه ساختمان

نقشه ایزومتریک ساختمان، که مسیرهای لوله‌کشی، مکان وسایل بهداشتی و نقاط اتصال را نشان می‌دهد، بهترین ابزار برای محاسبه دقیق متراژ لوله است. این نقشه امکان اندازه‌گیری دقیق مسیرهای افقی و عمودی را فراهم می‌کند. در صورتی که نقشه در دسترس نباشد، می‌توان از روش‌های میدانی استفاده کرد، اما این روش‌ها دقت کمتری دارند. اگر نقشه ندارید، باید مسیرهای لوله‌کشی را با اندازه‌گیری مستقیم در محل پروژه تخمین بزنید.

۲. لیست ابزارهای لازم

برای انجام محاسبات دقیق، به ابزارهای ساده‌ای نیاز دارید:

• متر: برای اندازه‌گیری دقیق فواصل بین نقاط مختلف.

• کاغذ و مداد: برای ثبت اندازه‌گیری‌ها و انجام محاسبات اولیه.

• ماشین حساب: برای جمع‌بندی طول لوله‌ها و محاسبه طول معادل اتصالات.

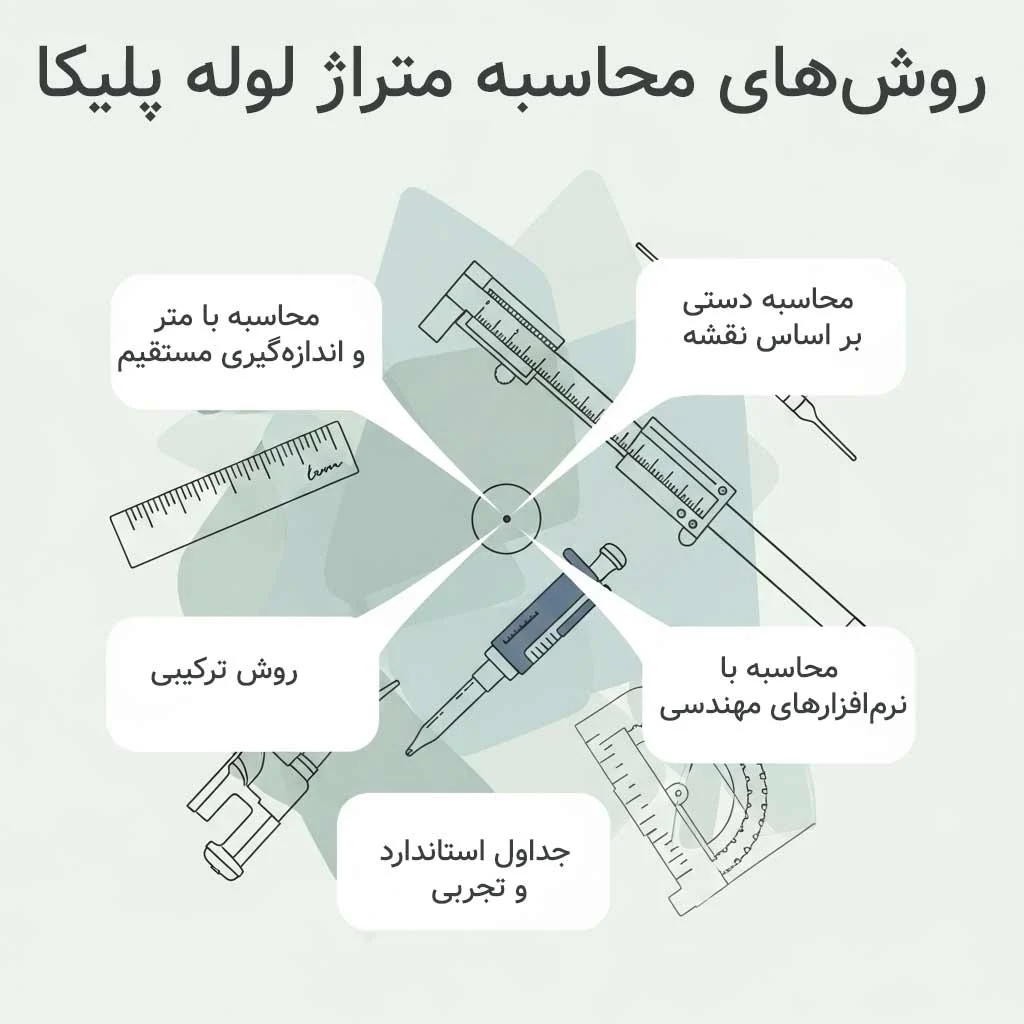

۳ روش کاربردی برای محاسبه متراژ لوله پلیکا

روش اول: محاسبه بر اساس نقشه (دقیق‌ترین روش)

این روش دقیق‌ترین راه برای محاسبه متراژ لوله است و برای پروژه‌هایی که نقشه ایزومتریک در دسترس است، توصیه می‌شود:

1. مطالعه نقشه: نقشه را بررسی کنید و مسیرهای لوله‌کشی (افقی و عمودی) را شناسایی کنید.

2. اندازه‌گیری طول لوله‌ها: فاصله بین نقاط اتصال مانند سیفون‌ها، وسایل بهداشتی و خروجی‌های اصلی را اندازه‌گیری کنید.

3. اضافه کردن طول اتصالات: هر اتصال (مانند زانویی، سه‌راهی یا تبدیل) طول اضافی به لوله اضافه می‌کند. از جدول معادل طول اتصالات (در بخش بعدی) استفاده کنید.

4. محاسبه طول کل توسعه‌یافته: طول لوله‌های مستقیم را با طول معادل اتصالات جمع کنید تا متراژ نهایی به دست آید.

روش دوم: محاسبه میدانی در ساختمان (برای بازسازی و پروژه‌های بدون نقشه)

در پروژه‌های بازسازی یا زمانی که نقشه در دسترس نیست، از این روش استفاده کنید:

1. شناسایی نقاط مصرف: نقاطی مانند سیفون‌های حمام، آشپزخانه و توالت را مشخص کنید.

2. اندازه‌گیری مستقیم: با استفاده از متر، فاصله بین این نقاط را روی دیوارها یا کف اندازه‌گیری کنید. توجه داشته باشید که مسیرهای لوله ممکن است در داخل دیوارها یا زیر کف باشند.

3. اضافه کردن طول اتصالات: مانند روش اول، طول معادل اتصالات را به اندازه‌گیری‌ها اضافه کنید.

4. جمع‌بندی: مجموع طول‌های اندازه‌گیری شده را محاسبه کنید تا متراژ کل به دست آید.

روش سوم: محاسبه تخمینی بر اساس متراژ بنا (روش سریع اما با خطا)

برای تخمین سریع در مراحل اولیه پروژه، می‌توان از فرمول زیر استفاده کرد:

• فرمول تخمینی: متراژ بنا × ضریب X = متراژ حدودی لوله

• ضریب X: این ضریب بسته به پیچیدگی سیستم لوله‌کشی بین 0.5 تا 1 متغیر است. برای ساختمان‌های ساده (مانند خانه‌های تک‌واحدی)، ضریب 0.5 تا 0.7 و برای ساختمان‌های پیچیده‌تر (مانند آپارتمان‌های چندواحدی)، ضریب 0.8 تا 1 مناسب است.

• مثال: برای یک واحد 100 متری با ضریب 0.7، متراژ حدودی لوله حدود 70 متر خواهد بود. این روش دقت کمتری دارد و باید با روش‌های دقیق‌تر تأیید شود.

بخش کلیدی: محاسبه دقیق اتصالات را فراموش نکنید!

اتصالات مانند زانویی، سه‌راهی و تبدیل بخش مهمی از سیستم لوله‌کشی هستند و هر کدام طول معادل خاصی به طول کل لوله اضافه می‌کنند. این طول معادل برابر با طول لوله مستقیمی است که همان افت فشار را ایجاد می‌کند. جدول زیر طول معادل برخی از اتصالات PVC (Schedule 40) را نشان می‌دهد:

نوع اتصال	قطر 1/2″ (15 mm)	قطر 3/4″ (20 mm)	قطر 1″ (25 mm)	قطر 1-1/2″ (40 mm)	قطر 2″ (50 mm)
زانو 90 درجه	0.49 متر (1.6 فوت)	0.64 متر (2.1 فوت)	0.79 متر (2.6 فوت)	1.22 متر (4.0 فوت)	1.58 متر (5.2 فوت)
زانو 45 درجه	0.24 متر (0.8 فوت)	0.34 متر (1.1 فوت)	0.43 متر (1.4 فوت)	0.67 متر (2.2 فوت)	0.85 متر (2.8 فوت)
سه‌راهی (جریان اصلی)	0.30 متر (1.0 فوت)	0.43 متر (1.4 فوت)	0.52 متر (1.7 فوت)	0.82 متر (2.7 فوت)	1.07 متر (3.5 فوت)
سه‌راهی (جریان شاخه)	0.94 متر (3.1 فوت)	1.25 متر (4.1 فوت)	1.62 متر (5.3 فوت)	2.47 متر (8.1 فوت)	3.14 متر (10.3 فوت)

توجه: این مقادیر برای لوله‌های PVC 40 است. برای 80، طول‌های معادل ممکن است کمی بیشتر باشد.

جدول راهنمای سایز لوله پلیکا برای بخش‌های مختلف ساختمان

انتخاب سایز مناسب لوله برای هر بخش از سیستم آب و فاضلاب حیاتی است. جدول زیر سایزهای استاندارد را برای کاربردهای مختلف نشان می‌دهد:

کاربرد لوله	قطر استاندارد (میلی‌متر)	قطر استاندارد (اینچ)	توضیحات مهم
لوله اصلی فاضلاب	100 یا 125	4 یا 5	برای خروجی اصلی فاضلاب ساختمان
لوله‌های فرعی (حمام، آشپزخانه)	50 یا 75	2 یا 3	برای تخلیه آب از وسایل بهداشتی مانند سینک و دوش
لوله ونت (هواکش)	50 یا 75	2 یا 3	برای تهویه سیستم فاضلاب و جلوگیری از خلأ
لوله آب باران	100	4	برای جمع‌آوری و هدایت آب باران

چک‌لیست نهایی قبل از خرید لوله پلیکا

قبل از خرید لوله و اتصالات، این چک‌لیست را بررسی کنید:

• متراژ نهایی لوله‌ها به تفکیک سایز

• تعداد دقیق زانویی‌ها (۴۵ و ۹۰ درجه)

• تعداد سه‌راهی‌ها و چهارراهی‌ها

• تعداد سیفون‌ها و دریچه‌های بازدید

• بررسی استاندارد و برند تولیدکننده لوله

• خرید چسب و پرایمر مخصوص با کیفیت بالا

نتیجه‌گیری: هوشمندانه محاسبه کنید، باکیفیت اجرا کنید

محاسبه دقیق متراژ لوله پلیکا نه تنها از هزینه‌های اضافی جلوگیری می‌کند، بلکه عملکرد و دوام سیستم تاسیساتی را تضمین می‌کند. انتخاب لوله‌های باکیفیت و استاندارد، همراه با محاسبات دقیق، به شما اطمینان می‌دهد که سیستم لوله‌کشی سال‌ها بدون مشکل کار خواهد کرد.

پرسش‌های متداول

۱. طول هر شاخه لوله پلیکا چند متر است؟

لوله‌های پلیکا معمولاً در طول‌های استاندارد ۳ یا ۶ متر عرضه می‌شوند. این طول‌ها برای سهولت حمل و نصب طراحی شده‌اند و می‌توان آن‌ها را بر اساس نیاز برش داد.

۲. برای یک واحد ۱۰۰ متری حدوداً چند متر لوله لازم است؟

مقدار دقیق به طراحی سیستم لوله‌کشی بستگی دارد، اما به طور تخمینی، برای یک واحد ۱۰۰ متری، ممکن است بین ۵۰ تا ۱۰۰ متر لوله نیاز باشد. برای دقت بیشتر، از روش‌های محاسبه بر اساس نقشه یا میدانی استفاده کنید.

۳. تفاوت محاسبه لوله آب و فاضلاب در چیست؟

لوله‌های آب بر اساس نرخ جریان و فشار مورد نیاز (مانند دبی آب برای شیرها) طراحی می‌شوند، در حالی که لوله‌های فاضلاب بر اساس تعداد و نوع وسایل بهداشتی (مانند توالت و سینک) و شیب مورد نیاز برای جریان صحیح فاضلاب محاسبه می‌شوند.

۴. شیب استاندارد برای لوله فاضلاب چقدر است و چگونه در متراژ تاثیر دارد؟

شیب استاندارد برای لوله‌های فاضلاب حدود ۲٪ (۲ سانتی‌متر افت در هر متر طول) است. این شیب برای اطمینان از جریان صحیح فاضلاب ضروری است. اگرچه شیب مستقیماً بر متراژ کل تأثیر نمی‌گذارد، اما در محاسبه طول توسعه‌یافته (به دلیل مسیرهای غیرمستقیم) باید در نظر گرفته شود.
