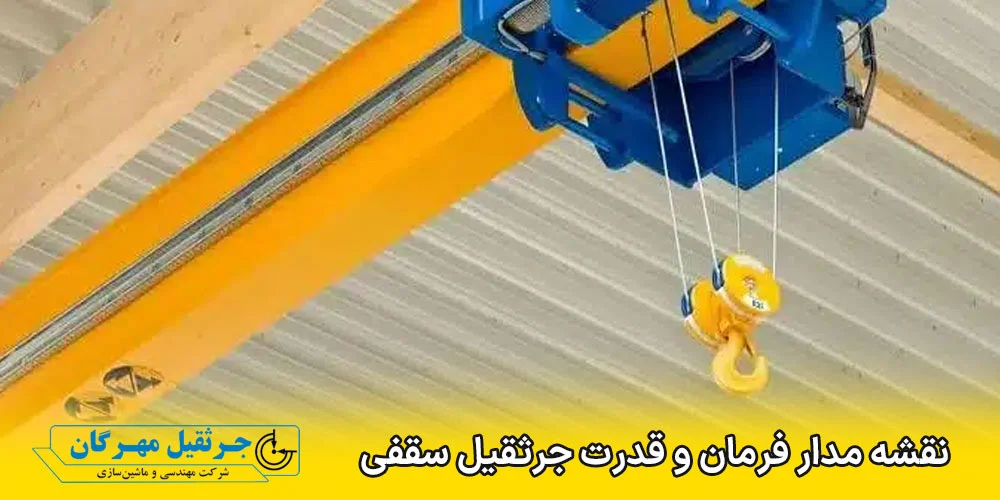

نقشه مدار فرمان و قدرت جرثقیل سقفی

نقشه مدار فرمان و قدرت جرثقیل سقفی، طرحی جامع است که مسیر جریان برق و سیگنال‌های کنترلی را در این ماشین‌آلات سنگین مشخص می‌کند و برای عملکرد ایمن و کارآمد آن‌ها حیاتی است. درک این نقشه‌ها به تکنسین‌ها، مهندسان و متخصصان کمک می‌کند تا سیستم‌های الکتریکی جرثقیل را نصب، نگهداری و عیب‌یابی کنند. این مقاله به بررسی عمیق اجزا، عملکرد، اصول طراحی و روش‌های نگهداری این مدارها می‌پردازد.

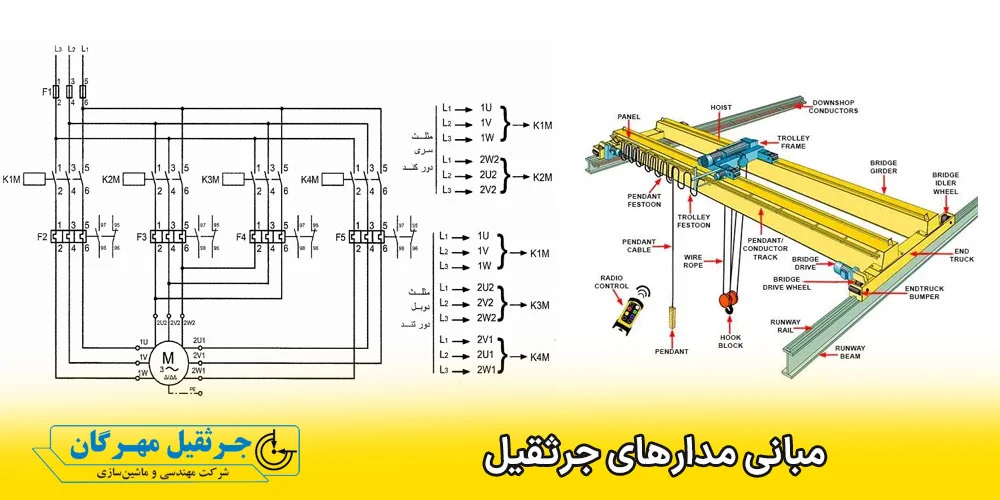

مبانی مدارهای جرثقیل: تفکیک فرمان و قدرت

جرثقیل‌های سقفی برای اجرای حرکات قدرتمند و دقیق خود، بر دو مدار اساسی تکیه می‌کنند: مدار فرمان و مدار قدرت. هر کدام از این مدارها وظایف ویژه‌ای دارند، اما تنها زمانی عملکرد مطلوب به دست می‌آید که این دو به صورت هماهنگ با یکدیگر کار کنند. چنین تفکیکی باعث می‌شود تا ایمنی سیستم افزایش یافته و از سوی دیگر، بهره‌وری کلی دستگاه به شکل چشمگیری بهبود پیدا کند.

شناخت تفاوت‌ها و نحوه تعامل این دو مدار برای تکنسین‌ها و اپراتورها ضروری است، زیرا کوچک‌ترین خطا در طراحی یا نگهداری می‌تواند پیامدهای پرهزینه‌ای به همراه داشته باشد. نه نقل از جرثقیل مهرگان اهمیت این موضوع زمانی بیشتر نمایان می‌شود که صحبت از تجهیزات بزرگ‌تر و سنگین‌تر مانند جرثقیل سقفی 20 تن به میان می‌آید؛ جایی که دقت و ایمنی در سطحی حیاتی قرار دارد.

مدار قدرت (Power Circuit): جریان‌دهی و تأمین نیروی حرکتی

مدار قدرت در جرثقیل سقفی مسئول تأمین نیروی الکتریکی لازم برای به حرکت درآوردن موتورها و انجام عملیات جابجایی بار است. این مدار با جریان‌های بالا سروکار دارد و وظیفه اصلی آن، انتقال توان به موتورهای بالابر، حرکت طولی و حرکت عرضی است. اجزای این مدار برای تحمل بارهای سنگین و اطمینان از عملکرد پایدار موتورها طراحی شده‌اند.

عملکرد اصلی مدار قدرت، تبدیل انرژی الکتریکی به انرژی مکانیکی است. این مدار از تجهیزاتی با ظرفیت بالا تشکیل شده که قابلیت کنترل جریان‌های قوی را دارند. بدون یک مدار قدرت مستحکم و با طراحی صحیح، جرثقیل قادر به جابجایی هیچ باری نخواهد بود و عملاً کارایی خود را از دست می‌دهد. حفاظت از این مدار در برابر اضافه بار و اتصال کوتاه نیز از اهمیت حیاتی برخوردار است.

مدار فرمان (Control Circuit): مغز متفکر کنترل حرکت

مدار فرمان جرثقیل سقفی، مغز متفکر سیستم است که دستورات اپراتور را دریافت کرده، پردازش می‌کند و سپس این دستورات را به مدار قدرت منتقل می‌نماید. این مدار با جریان‌های نسبتاً پایین‌تری کار می‌کند و وظیفه اصلی آن، کنترل منطقی و توالی حرکات جرثقیل است. اجزای مدار فرمان شامل کلیدهای کنترلی، رله‌ها، لیمیت سوئیچ‌ها و گاهی PLC یا کنترل‌کننده‌های هوشمند هستند.

نقشه مدار فرمان جرثقیل سقفی باید به گونه‌ای طراحی شود که تمامی توالی‌های حرکتی و قفل‌های ایمنی (اینترلاک‌ها) را به درستی پیاده‌سازی کند. این مدار تضمین‌کننده دقت و ایمنی در عملیات جرثقیل است. با استفاده از مدار فرمان، اپراتور می‌تواند به راحتی و با اطمینان، جرثقیل را در جهات مختلف حرکت داده، بار را بالا یا پایین ببرد و سرعت آن را کنترل کند. هرگونه خطا در این مدار می‌تواند به عملکرد نامنظم یا خطرناک جرثقیل منجر شود.

هم‌افزایی و تعامل بین مدار فرمان و قدرت

مدارهای فرمان و قدرت گرچه وظایف متمایزی دارند، اما به شدت به یکدیگر وابسته هستند و در یک هم‌افزایی بی‌نظیر عمل می‌کنند. مدار فرمان دستورات را به کنتاکتورها و دیگر عناصر سوییچینگ در مدار قدرت ارسال می‌کند. کنتاکتورها، به عنوان رابط اصلی، با دریافت سیگنال از مدار فرمان، مسیر جریان‌های بالا را در مدار قدرت باز یا بسته می‌کنند و بدین ترتیب، موتورها فعال یا غیرفعال می‌شوند.

این ارتباط دوسویه، تضمین‌کننده عملکرد صحیح و ایمن جرثقیل سقفی است. لیمیت سوئیچ‌ها در مدار فرمان، نقاط پایانی حرکت را حس می‌کنند و سیگنال قطع را به مدار قدرت می‌فرستند تا از برخورد یا آسیب جلوگیری شود. بنابراین، مطالعه و درک نقشه مدار فرمان و قدرت جرثقیل سقفی نیازمند توجه به تعامل پیچیده و هماهنگ این دو بخش است.

مدارهای فرمان و قدرت، ستون فقرات عملکردی جرثقیل‌های سقفی هستند؛ مدار فرمان به عنوان مغز متفکر دستورات را صادر می‌کند و مدار قدرت به عنوان بازوی اجرایی، نیروی لازم برای به حرکت درآوردن این غول‌های صنعتی را فراهم می‌آورد.

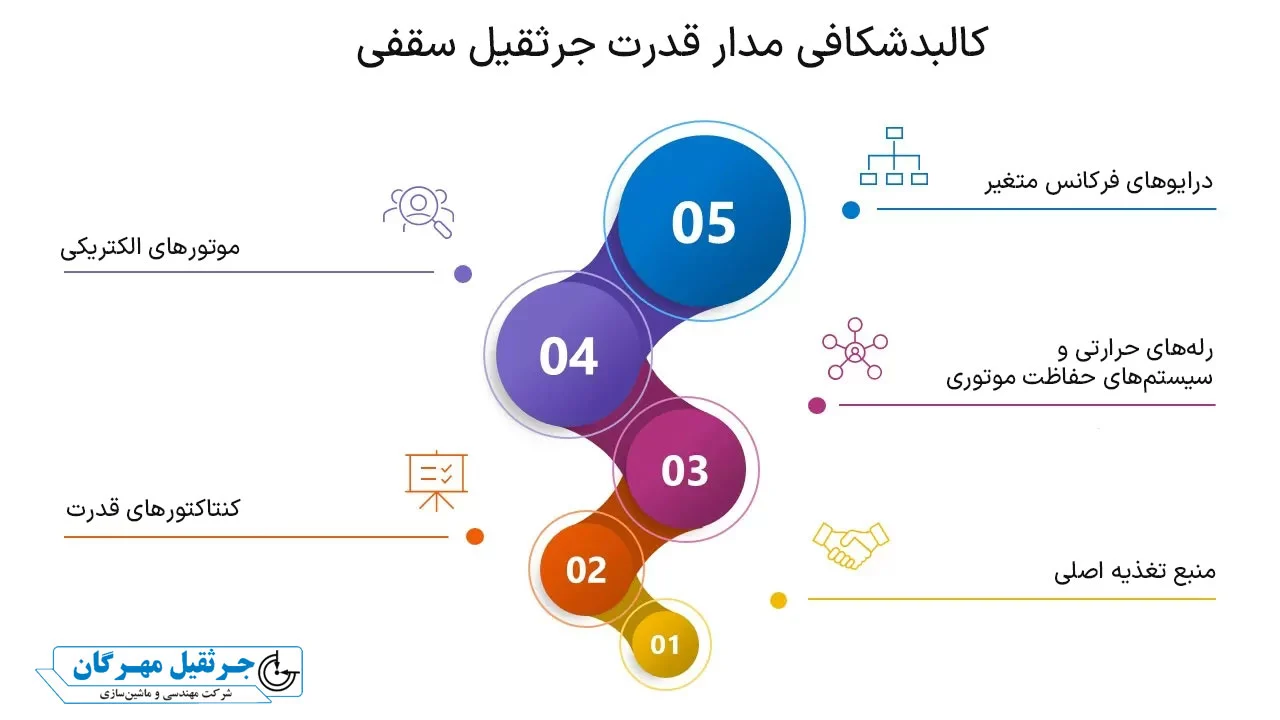

کالبدشکافی مدار قدرت جرثقیل سقفی: اجزا و عملکرد

مدار قدرت جرثقیل سقفی، محلی است که انرژی الکتریکی به نیروی مکانیکی تبدیل می‌شود. این مدار از چندین جزء کلیدی تشکیل شده که هر یک نقش حیاتی در تأمین توان و حفاظت از موتورها ایفا می‌کنند. شناخت دقیق این اجزا برای هر برق‌کار یا تکنسینی که با جرثقیل سروکار دارد، ضروری است تا بتواند نقشه الکتریکی جرثقیل صنعتی را به درستی بخواند و با سیم کشی جرثقیل سقفی آشنا باشد.

منبع تغذیه اصلی و کلیدهای حفاظتی (بریکرها، فیوزهای اصلی)

منبع تغذیه اصلی، نقطه ورود برق به سیستم جرثقیل است که معمولاً از طریق یک کابل اصلی سه‌فاز انجام می‌شود. پس از ورود برق، کلیدهای حفاظتی نظیر بریکرها (قطع‌کننده‌های مدار) و فیوزهای اصلی وظیفه محافظت از کل مدار در برابر اضافه جریان، اتصال کوتاه و سایر اختلالات الکتریکی را بر عهده دارند. این تجهیزات اولین خط دفاعی سیستم هستند و انتخاب صحیح آن‌ها بر اساس ظرفیت جریان و نوع کاربری، برای اصول ایمنی مدارهای جرثقیل حیاتی است.

کنتاکتورهای قدرت: کنترل جریان موتورها

کنتاکتور جرثقیل، در واقع کلیدهای الکترومغناطیسی هستند که توسط مدار فرمان کنترل می‌شوند و وظیفه قطع و وصل جریان‌های بالای مدار قدرت را بر عهده دارند. برای هر جهت حرکت (بالا/پایین، چپ/راست، جلو/عقب) و هر سرعت، کنتاکتورهای مجزایی به کار می‌روند. انتخاب کنتاکتور مناسب، بر اساس جریان نامی موتور، ولتاژ کاری و نوع بار (سنگین یا سبک)، اهمیت زیادی دارد تا طول عمر و ایمنی سیستم تضمین شود.

رله‌های حرارتی و سیستم‌های حفاظت موتوری

حفاظت موتورهای الکتریکی در برابر آسیب‌های ناشی از اضافه بار، عدم تقارن فاز و قفل شدن روتور، از اهمیت بالایی برخوردار است. رله‌های حرارتی (بی‌متال) با نظارت بر جریان موتور، در صورت افزایش بیش از حد دما، مدار را قطع کرده و از سوختن موتور جلوگیری می‌کنند. سیستم‌های حفاظت موتوری پیشرفته‌تر، علاوه بر حفاظت حرارتی، عدم تقارن فاز و افت ولتاژ را نیز پایش کرده و در مواقع لزوم، دستور قطع را صادر می‌کنند. این اجزا بخشی جدایی ناپذیر از مدار قدرت جرثقیل هستند.

موتورهای الکتریکی: انواع و کاربردها در جرثقیل

موتورهای الکتریکی، قلب تپنده جرثقیل سقفی هستند که نیروی مکانیکی لازم برای حرکت بالابر، حرکت طولی (پل) و حرکت عرضی (کالسکه) را تأمین می‌کنند. این موتورها معمولاً از نوع سه‌فاز القایی هستند. در جرثقیل‌های مدرن، استفاده از موتورهای دالاندر (دو سرعته) یا موتورهای مجهز به درایو فرکانس متغیر (VFD) برای کنترل دقیق‌تر سرعت و گشتاور رایج است. انتخاب نوع موتور بستگی به ظرفیت جرثقیل، سرعت‌های مورد نیاز و محیط کاری دارد.

درایوهای فرکانس متغیر (VFD) و سافت استارترها: کنترل سرعت و گشتاور

درایو (VFD) در جرثقیل سقفی نقش حیاتی در افزایش کارایی و کاهش استهلاک دارد. VFDها با تغییر فرکانس و ولتاژ برق ورودی به موتور، امکان کنترل دقیق سرعت و گشتاور را فراهم می‌کنند. این امر باعث می‌شود جرثقیل حرکاتی نرم‌تر، بدون شوک و با دقت بیشتری داشته باشد که به ویژه در جابجایی بارهای حساس یا موقعیت‌یابی دقیق بسیار مهم است. مزایای استفاده از VFD شامل کاهش مصرف انرژی، افزایش طول عمر موتور و اجزای مکانیکی، و امکان کنترل چندسرعته است. سافت استارترها نیز برای راه‌اندازی نرم موتورها به کار می‌روند تا از جریان‌های هجومی و ضربات مکانیکی جلوگیری شود.

سیستم‌های برق‌رسانی حرکتی

سیستم‌های برق‌رسانی حرکتی وظیفه انتقال برق از منبع ثابت به بخش‌های متحرک جرثقیل را بر عهده دارند. سه نوع رایج از این سیستم‌ها وجود دارد:

1. سیستم C-Rail و کابل:این سیستم شامل ریل‌های C شکل است که کابل‌های تخت درون آن‌ها حرکت می‌کنند. این روش مقرون‌به‌صرفه و نصب آسانی دارد و برای مسیرهای کوتاه تا متوسط مناسب است.

1. سیستم Bus Bar (شین برق‌رسان):شامل شین‌های فلزی (معمولاً مسی) است که در طول مسیر جرثقیل نصب می‌شوند. ترولی‌های جمع‌کننده جریان از روی این شین‌ها برق را به جرثقیل منتقل می‌کنند. این سیستم بسیار مقاوم و قابل اعتماد است و برای مسیرهای طولانی و جریان‌های بالا مناسب است، اما نصب آن پیچیده‌تر و گران‌تر است.

1. سیستم کابل جمع‌کن (Cable Reel):از قرقره‌های موتوری یا فنری برای جمع و باز کردن کابل‌های برق طولانی استفاده می‌کند. این سیستم بیشتر در جرثقیل‌های دروازه‌ای بزرگ و جایی که نیاز به دامنه حرکت وسیع کابل است، به کار می‌رود.

مقایسه مزایا و معایب هر سیستم برق‌رسانی حرکتی:

سیستم برق‌رسانی	مزایا	معایب
C-Rail و کابل	مقرون‌به‌صرفه، نصب آسان، انعطاف‌پذیری بالا، نگهداری آسان	محدودیت طول مسیر، ظرفیت جریان محدود، آسیب‌پذیری کابل
Bus Bar (شین برق‌رسان)	ظرفیت جریان بالا، قابلیت اطمینان بالا، مناسب مسیرهای بلند، مقاومت محیطی	قیمت بالا، نصب پیچیده و زمان‌بر، انعطاف‌پذیری پایین، اشغال فضای زیاد
کابل جمع‌کن (Cable Reel)	مناسب مسیرهای کوتاه، اشغال فضای کم، نصب و راه‌اندازی آسان	قیمت بالا، ظرفیت جریان محدود، نگهداری دشوار، خطرات ایمنی بیشتر (گیر کردن کابل)

آناتومی مدار فرمان جرثقیل سقفی: اجزا و منطق کنترل

مدار فرمان جرثقیل سقفی، مسئول ترجمه دستورات اپراتور به اقدامات مکانیکی است. این مدار با منطق کنترل پیچیده‌ای کار می‌کند و از اجزای مختلفی تشکیل شده است که هر کدام در ایجاد یک حرکت ایمن و دقیق نقش دارند. تسلط بر شماتیک مدار جرثقیل و اجزای مدار فرمان جرثقیل برای هر متخصصی که با این سیستم‌ها کار می‌کند، ضروری است.

منبع تغذیه مدار فرمان (ترانسفورماتور کاهنده، فیوزهای کنترلی)

مدار فرمان به طور معمول با ولتاژ پایین‌تر از مدار قدرت (معمولاً ۲۴، ۴۸ یا ۱۱۰ ولت AC/DC) کار می‌کند تا ایمنی اپراتور افزایش یابد. این ولتاژ پایین از طریق یک ترانسفورماتور کاهنده (Control Transformer) از ولتاژ اصلی شبکه تأمین می‌شود. فیوزهای کنترلی نیز برای حفاظت از این مدار در برابر اضافه جریان و اتصال کوتاه به کار می‌روند و از آسیب دیدن رله‌ها و سایر اجزای حساس جلوگیری می‌کنند.

کلیدهای کنترلی اپراتور

اپراتور از طریق این کلیدها دستورات خود را به جرثقیل منتقل می‌کند:

• شستی‌های فرمان کابلی (Push Button Pendant):رایج‌ترین روش کنترل هستند که از طریق یک کابل چند رشته‌ای به تابلو برق جرثقیل سقفی متصل می‌شوند. این شستی‌ها دکمه‌هایی برای حرکت بالا/پایین، چپ/راست، جلو/عقب و کلید اضطراری دارند.

• کلیدهای کنترل رادیویی (Remote Control):سیستم کنترل ریموتی جرثقیل به اپراتور امکان می‌دهد از فاصله دورتر و با ایمنی بیشتر جرثقیل را کنترل کند. این سیستم‌ها از یک فرستنده دستی و یک گیرنده در تابلو برق جرثقیل تشکیل شده‌اند و برای افزایش انعطاف‌پذیری و دید بهتر اپراتور در محیط‌های کاری بزرگ، بسیار مناسب هستند.

• کلید اضطراری (Emergency Stop):یک کلید قرمز رنگ با عملکرد فشاری که در شرایط اضطراری، فوراً برق کل سیستم (هم فرمان و هم قدرت) را قطع می‌کند. این کلید یکی از مهم‌ترین اجزای ایمنی در هر جرثقیل است.

رله‌های کنترلی و کمکی (Auxiliary Relays)

رله‌های کنترلی یا کمکی، اجزای الکترومغناطیسی هستند که سیگنال‌های کم‌توان را از کلیدهای اپراتور دریافت کرده و سپس کنتاکت‌های خود را باز یا بسته می‌کنند تا دستورات را به کنتاکتورهای قدرت یا سایر بخش‌های مدار فرمان منتقل کنند. آن‌ها به عنوان یک واسطه بین اجزای ورودی (مانند شستی‌ها و لیمیت سوئیچ‌ها) و خروجی (مانند کنتاکتورهای قدرت) عمل می‌کنند و امکان پیاده‌سازی منطق‌های کنترلی پیچیده را فراهم می‌سازند.

لیمیت سوئیچ‌ها (Limit Switches): محدودکننده‌های مکانیکی حرکت

لیمیت سوئیچ جرثقیل ابزارهای مکانیکی-الکتریکی هستند که نقاط پایانی مجاز حرکت جرثقیل را محدود می‌کنند. این سوئیچ‌ها در موقعیت‌های مختلف نصب می‌شوند تا از حرکت بیش از حد و برخورد جرثقیل یا بار با سازه‌های اطراف جلوگیری کنند:

• لیمیت سوئیچ‌های بالا/پایین:برای جلوگیری از حرکت بیش از حد قلاب به سمت بالا یا پایین و برخورد با بدنه جرثقیل یا زمین.

• لیمیت سوئیچ‌های طولی و عرضی:برای محدود کردن حرکت کالسکه در طول پل و حرکت پل در طول سالن.

فعال شدن هر لیمیت سوئیچ، سیگنالی را به مدار فرمان ارسال می‌کند که منجر به توقف حرکت مربوطه می‌شود و به این ترتیب، اصول ایمنی مدارهای جرثقیل تضمین می‌گردد.

سیستم‌های کنترل هوشمند: PLC و میکرومیکروکنترلرها

در جرثقیل‌های مدرن و پیچیده‌تر، PLC (Programmable Logic Controller) یا میکرومیکروکنترلرها جایگزین بخش بزرگی از رله‌های سنتی در مدار فرمان می‌شوند. نقش PLC در اتوماسیون جرثقیل بسیار برجسته است، زیرا امکان برنامه‌ریزی منطق‌های کنترلی پیچیده‌تر، افزایش انعطاف‌پذیری، بهبود قابلیت عیب‌یابی و ادغام با سیستم‌های کنترل مرکزی را فراهم می‌کند. این سیستم‌ها می‌توانند اطلاعات حسگرها را پردازش کرده و تصمیمات کنترلی دقیقی را با سرعت بالا اتخاذ کنند.

چراغ‌های سیگنال، آژیرها و نشانگرها

این اجزا برای اطلاع‌رسانی به اپراتور و افراد اطراف جرثقیل در مورد وضعیت عملکردی و ایمنی دستگاه به کار می‌روند. چراغ‌های سیگنال می‌توانند وضعیت فعال بودن مدار، جهت حرکت یا هشدارها را نشان دهند. آژیرها در زمان فعال شدن کلید اضطراری یا بروز خطاهای جدی به صدا درمی‌آیند. این نشانگرها بخش مهمی از ارتباط بصری و شنیداری با اپراتور هستند و به بهبود ایمنی کمک می‌کنند.

اصول طراحی و خواندن نقشه مدار فرمان و قدرت جرثقیل سقفی

طراحی صحیح و توانایی خواندن نقشه مدار فرمان و قدرت جرثقیل سقفی، از جمله مهارت‌های بنیادین برای هر فردی است که در حوزه برق صنعتی یا نگهداری جرثقیل‌ها فعالیت می‌کند. نقشه الکتریکی جرثقیل صنعتی، زبان مشترک بین طراحان، نصب‌کنندگان و تکنسین‌های عیب‌یاب است و بدون تسلط بر آن، درک عملکرد سیستم دشوار خواهد بود.

استانداردها و نمادهای رایج در نقشه‌های الکتریکی صنعتی

برای ایجاد یک زبان مشترک در طراحی مدارهای الکتریکی، استانداردهای بین‌المللی نظیر IEC (International Electrotechnical Commission) و استانداردهای ملی نظیر ISIRI (استاندارد ملی ایران) مجموعه‌ای از نمادها و قوانین را برای نقشه‌های شماتیک تعریف کرده‌اند. این نمادها به ما کمک می‌کنند تا اجزای مختلف یک مدار را بدون نیاز به توضیح متنی طولانی، به سرعت شناسایی کنیم. برخی از نمادهای اصلی شامل کنتاکتور، رله، موتور، شستی، فیوز، لیمیت سوئیچ، ترانسفورماتور و بریکر هستند که هر یک نمایش گرافیکی منحصربه‌فردی دارند.

تکنیک‌های خواندن نقشه شماتیک: گام به گام

خواندن شماتیک مدار جرثقیل نیازمند یک رویکرد سیستماتیک است. ابتدا باید نمادها را بشناسیم. سپس، معمولاً از سمت چپ نقشه به راست، مسیر جریان (در مدار قدرت) یا سیگنال (در مدار فرمان) را دنبال می‌کنیم. در مدار فرمان، ابتدا از منبع تغذیه شروع کرده و سپس مسیر فعال شدن شستی‌ها، رله‌ها و لیمیت سوئیچ‌ها را تا رسیدن به کنتاکتورهای قدرت دنبال می‌کنیم. اینترلاک‌ها و مکانیزم‌های حفاظتی نیز باید مورد توجه قرار گیرند. با تمرین و مطالعه مثال‌های عملی، می‌توان به سرعت در این مهارت پیشرفت کرد و اجزای مدار فرمان جرثقیل و اجزای مدار قدرت جرثقیل را به خوبی تشخیص داد.

ملاحظات کلیدی در طراحی نقشه

اصول طراحی مدار جرثقیل شامل نکات مهمی است که باید در نظر گرفته شوند:

• اینترلاک‌ها (Interlocks):برای جلوگیری از فعال شدن همزمان دو حرکت متضاد (مثلاً بالا و پایین) یا خطرناک (مثلاً حرکت طولی قبل از بالا بردن بار) ضروری هستند. این قفل‌های منطقی، ایمنی عملیاتی را تضمین می‌کنند.

• حفاظت‌های متقابل:اطمینان از اینکه فعال شدن یک حرکت، حرکت دیگری را که می‌تواند خطرناک باشد، غیرفعال کند.

• انتخاب سیم و کابل:کابل کشی جرثقیل باید با توجه به جریان عبوری، ولتاژ، طول مسیر، دمای محیط و نوع عایق، با سایز مناسب انجام شود تا از گرم شدن بیش از حد، افت ولتاژ و خطرات آتش‌سوزی جلوگیری شود.

• ارتینگ (Earthing):تمامی بخش‌های فلزی و غیر حامل جریان باید به سیستم ارت مناسب متصل شوند تا در صورت بروز خطا، از برق‌گرفتگی جلوگیری شود.

الزامات ایمنی در طراحی مدار

ایمنی، مهم‌ترین فاکتور در طراحی مدارهای جرثقیل است. الزامات ایمنی شامل موارد زیر است:

• حفاظت در برابر اضافه جریان:استفاده از فیوزها و بریکرها با ظرفیت مناسب.

• قفل‌های ایمنی:مانند کلید اضطراری که باید در دسترس اپراتور باشد و در تمام مدارها (فرمان و قدرت) قطع کامل ایجاد کند.

• استانداردهای بین‌المللی (IEC) و ملی (ISIRI):رعایت دقیق این استانداردها (مانند IEC 81-1 و ISIRI 13227) برای طراحی، نصب و بهره‌برداری ایمن از جرثقیل‌ها الزامی است. این استانداردها جزئیات مربوط به ولتاژهای ایمن، نوع تجهیزات و روش‌های سیم‌کشی را مشخص می‌کنند.

نمونه‌هایی از نقشه‌های عملی (مفاهیم بنیادی)

برای درک بهتر مفاهیم، تصور چند نمونه ساده از نقشه مدار فرمان و قدرت جرثقیل سقفی می‌تواند راهگشا باشد. این مثال‌ها به صورت مفهومی توضیح داده می‌شوند تا اصول اولیه را روشن سازند.

نقشه مدار قدرت برای حرکت تک‌سرعته موتور

یک مدار قدرت ساده برای کنترل حرکت تک‌سرعته یک موتور، شامل منبع تغذیه سه‌فاز، یک بریکر اصلی، کنتاکتورهای جهت‌دهنده (مثلاً K1 برای حرکت بالا و K2 برای حرکت پایین)، یک رله حرارتی برای حفاظت موتور و خود موتور سه‌فاز خواهد بود. برق از بریکر وارد کنتاکتورها شده و پس از عبور از رله حرارتی، به موتور می‌رسد. وقتی K1 فعال شود، موتور در یک جهت و با فعال شدن K2 (پس از غیرفعال شدن K1) در جهت دیگر حرکت می‌کند. اینترلاک الکتریکی بین K1 و K2 از فعال شدن همزمان آن‌ها جلوگیری می‌کند.

نقشه مدار فرمان برای کنترل بالا/پایین و چپ/راست

مدار فرمان این سیستم، با ولتاژ پایین (مثلاً ۲۴ ولت) کار می‌کند. منبع تغذیه (ترانسفورماتور)، فیوزهای کنترلی، کلید اضطراری، و شستی‌های کنترل (دکمه‌های بالا، پایین، چپ، راست) اجزای اصلی هستند. هر شستی با یک رله کمکی یا مستقیماً با بوبین کنتاکتور قدرت مربوطه در ارتباط است. مثلاً با فشردن شستی “بالا”، رله مربوط به بالا فعال شده و این رله نیز کنتاکتور K1 (کنتاکتور حرکت بالا) در مدار قدرت را فعال می‌کند. این ترتیب سیم کشی جرثقیل سقفی تضمین‌کننده عملکرد صحیح است.

اضافه کردن لیمیت سوئیچ‌ها به مدار فرمان

برای افزایش ایمنی، لیمیت سوئیچ‌ها به مدار فرمان اضافه می‌شوند. فرض کنید یک لیمیت سوئیچ بالا (LS_Up) و یک لیمیت سوئیچ پایین (LS_Down) برای حرکت قلاب داریم. این لیمیت سوئیچ‌ها به صورت سری در مسیر مدار فرمان کنتاکتورهای مربوطه قرار می‌گیرند. وقتی قلاب به نهایت حد بالا می‌رسد، LS_Up فعال شده و مدار فرمان کنتاکتور حرکت “بالا” را قطع می‌کند، حتی اگر اپراتور همچنان شستی را فشرده باشد. این مکانیزم برای حرکت‌های طولی و عرضی نیز به همین ترتیب عمل می‌کند و به عنوان بخشی از اصول ایمنی مدارهای جرثقیل، از اهمیت بالایی برخوردار است.

عیب یابی و نگهداری مدارهای فرمان و قدرت جرثقیل سقفی

نگهداری منظم و توانایی عیب یابی مدار جرثقیل سقفی، برای اطمینان از عملکرد ایمن و پایدار این تجهیزات صنعتی ضروری است. هرگونه نقص در مدار فرمان و قدرت می‌تواند منجر به توقف کار، کاهش بهره‌وری و حتی حوادث ناگوار شود. بنابراین، شناخت علائم رایج ایرادات و مراحل عیب‌یابی گام به گام از اهمیت بالایی برخوردار است.

علائم رایج ایرادات در مدار فرمان و روش‌های تشخیص

عیب‌یابی در مدار فرمان معمولاً با بررسی واکنش‌های جرثقیل به دستورات اپراتور آغاز می‌شود:

• عدم پاسخ شستی:اگر با فشردن شستی، هیچ اتفاقی نمی‌افتد، ابتدا خود شستی را از نظر قطعی سیم یا خرابی کنتاکت بررسی کنید. سپس مسیر سیم‌کشی تا تابلو برق جرثقیل سقفی و رله مربوطه را چک کنید.

• حرکت نامنظم یا غیرقابل کنترل:ممکن است ناشی از خرابی رله‌های کمکی، اینترلاک‌ها یا مشکلات در PLC باشد. بررسی منطق کنترل و تست کنتاکت‌های رله‌ها ضروری است.

• فعال نشدن رله:اگر رله‌ای فعال نمی‌شود، ولتاژ تغذیه بوبین آن را بررسی کنید. ممکن است فیوز کنترلی قطع شده باشد یا اتصالی در مسیر فعال‌سازی وجود داشته باشد.

برای تشخیص این مشکلات، استفاده از مولتی‌متر برای اندازه‌گیری ولتاژ و مقاومت در نقاط مختلف مدار فرمان بسیار کارآمد است. همچنین، مطالعه دقیق نقشه مدار فرمان جرثقیل سقفی در شناسایی مسیر مشکل‌ساز کمک شایانی می‌کند.

علائم رایج ایرادات در مدار قدرت و روش‌های تشخیص

مشکلات در مدار قدرت معمولاً با علائم فیزیکی یا تغییر در عملکرد موتورها خود را نشان می‌دهند:

• عدم حرکت موتور:اگر موتور به هیچ وجه حرکت نمی‌کند، ابتدا ولتاژ ورودی به موتور را پس از کنتاکتور و رله حرارتی بررسی کنید. ممکن است بریکر اصلی یا فیوزها قطع شده باشند، یا یکی از فازها دچار قطعی شده باشد.

• گرم شدن بیش از حد موتور یا کابل‌ها:نشانه‌ای از اضافه بار، انتخاب نادرست موتور یا کابل، یا خرابی رله حرارتی است. جریان کشیده شده توسط موتور را اندازه‌گیری کنید و با جریان نامی مقایسه کنید.

• قطع شدن مکرر فیوز/بریکر:این مشکل می‌تواند ناشی از اتصال کوتاه، اضافه بار متناوب یا خرابی خود فیوز/بریکر باشد. عیب یابی مدار جرثقیل در این حالت نیازمند بررسی دقیق سیم‌کشی و بار موتور است.

برای تشخیص این ایرادات، از مولتی‌متر برای اندازه‌گیری ولتاژ فازها، جریان موتور و تست پیوستگی کابل‌ها استفاده می‌شود. بازرسی چشمی کنتاکتورها برای علائم سوختگی نیز مفید است.

مراحل گام به گام عیب‌یابی

یک رویکرد ساختاریافته برای عیب‌یابی می‌تواند زمان و هزینه را کاهش دهد:

1. مشکل را شناسایی کنید:علائم را از اپراتور جمع‌آوری کنید (چه اتفاقی افتاد؟ چه زمانی؟).
2. ایمنی را رعایت کنید:قبل از هرگونه دستکاری، برق اصلی را قطع کرده و از قطع بودن آن اطمینان حاصل کنید.
3. نقشه را بررسی کنید:نقشه مدار فرمان و قدرت جرثقیل سقفی را پیدا کرده و مسیرهای مرتبط با مشکل را مرور کنید.
4. بازرسی چشمی:اجزا را از نظر آسیب فیزیکی، شل بودن اتصالات، سوختگی یا تغییر رنگ بررسی کنید.
5. تست با ابزار:با استفاده از مولتی‌متر، ولتاژ، جریان و مقاومت را در نقاط کلیدی اندازه‌گیری کنید. پیوستگی (Continuity) کنتاکت‌ها و سیم‌کشی را چک کنید.
6. اجزا را ایزوله کنید:اگر مشکوک به خرابی یک جزء خاص هستید، آن را از مدار جدا کرده و جداگانه تست کنید.
7. مشکل را رفع کنید:قطعه معیوب را تعویض یا تعمیر کنید.
8. تست نهایی:پس از رفع مشکل، مدار را با رعایت ایمنی کامل تست کنید تا از عملکرد صحیح آن اطمینان حاصل شود.
9. نکات نگهداری پیشگیرانه: بازرسی دوره‌ای، تمیزکاری، تست عملکرد

نگهداری پیشگیرانه برای افزایش طول عمر و ایمنی جرثقیل سقفی بسیار مهم است:

• بازرسی دوره‌ای:به صورت منظم (مثلاً ماهانه یا فصلی)، تمام اتصالات سیم کشی جرثقیل سقفی، کنتاکتورها، رله‌ها، بریکرها، لیمیت سوئیچ‌ها و کابل‌ها را از نظر شل بودن، خوردگی یا آسیب بررسی کنید.

• تمیزکاری:تابلو برق جرثقیل سقفی و اجزای آن را از گرد و غبار و آلودگی‌ها پاک کنید. گرد و غبار می‌تواند باعث کاهش عملکرد و افزایش احتمال اتصال کوتاه شود.

• تست عملکرد:به صورت دوره‌ای عملکرد کلیدهای اضطراری، لیمیت سوئیچ‌ها و سیستم‌های حفاظتی را تست کنید. اطمینان حاصل کنید که در صورت نیاز، به درستی عمل می‌کنند.

• گزارش‌نویسی: تمامی بازرسی‌ها، تست‌ها و تعمیرات را مستند کنید. این گزارش‌ها در عیب‌یابی‌های آینده و برنامه‌ریزی نگهداری کمک‌کننده خواهند بود.

نتیجه‌گیری: نگاهی به آینده و اهمیت تخصص در مدارهای جرثقیل

نقشه مدار فرمان و قدرت جرثقیل سقفی، بیش از یک طرح مهندسی ساده است؛ این نقشه زبان عملکرد، ایمنی و کارایی یک جرثقیل است. از اجزای قدرتی که نیروی لازم را تأمین می‌کنند تا مدارهای فرمانی که منطق کنترل را پیاده‌سازی می‌نمایند، هر بخش با دقت و ظرافت خاصی برای عملکردی هماهنگ و مطمئن طراحی شده است. درک عمیق این مدارها و اصول طراحی آن‌ها، نه تنها به بهبود عملیات کمک می‌کند بلکه تضمین‌کننده امنیت جانی و مالی نیز هست. با پیشرفت فناوری، سیستم‌های کنترل هوشمند و درایوهای فرکانس متغیر، جرثقیل‌ها بیش از پیش هوشمند و کارآمد شده‌اند، اما ریشه‌های عملکردی آن‌ها همچنان در همین مدارهای بنیادی نهفته است. از این رو، آموزش مستمر و ارتقاء دانش در این زمینه برای تمامی متخصصان، از برق‌کاران و تکنسین‌ها گرفته تا مهندسان طراح، امری ضروری و حیاتی محسوب می‌شود.

سوالات متداول

چگونه می‌توان از بروز خطاهای انسانی در کنترل جرثقیل‌های سقفی با استفاده از مدارهای فرمان پیشرفته جلوگیری کرد؟

با استفاده از PLC در مدار فرمان، پیاده‌سازی اینترلاک‌های هوشمند، سیستم‌های کنترل ریموتی جرثقیل با بازخورد و آموزش کافی اپراتور می‌توان خطاهای انسانی را به حداقل رساند.

تفاوت اصلی در طراحی مدارهای قدرت بین جرثقیل‌های سقفی تک‌فاز و سه‌فاز چیست؟

مدارهای قدرت تک‌فاز برای جرثقیل‌های کوچک با ظرفیت محدود استفاده می‌شوند، در حالی که مدارهای سه‌فاز برای جرثقیل‌های صنعتی با توان و ظرفیت بالا و نیاز به گشتاور بیشتر، ایده‌آل هستند و پیچیدگی حفاظتی بیشتری دارند.

چه ملاحظات خاصی در طراحی مدارهای فرمان و قدرت برای جرثقیل‌هایی که در محیط‌های خشن کار می‌کنند، باید در نظر گرفته شود؟

در محیط‌های خشن، باید از تجهیزات با درجه حفاظت IP بالا (ضد آب و گرد و غبار)، کابل‌های مقاوم در برابر دما و مواد شیمیایی، و تابلوهای برق مقاوم در برابر خوردگی استفاده کرد و اصول ایمنی مدارهای جرثقیل را به دقت رعایت نمود.

چگونه می‌توان عمر مفید کنتاکتورها و رله‌های حفاظتی در مدارهای جرثقیل را افزایش داد؟

با انتخاب صحیح کنتاکتور جرثقیل و رله بر اساس جریان نامی و نوع بار، تهویه مناسب تابلو برق، نگهداری پیشگیرانه شامل تمیزکاری کنتاکت‌ها و بازرسی دوره‌ای اتصالات می‌توان عمر آن‌ها را افزایش داد.

نقش نرم‌افزارهای شبیه‌سازی در طراحی و تست اولیه نقشه‌های مدار فرمان و قدرت جرثقیل سقفی چیست؟

نرم‌افزارهای شبیه‌سازی امکان طراحی مجازی نقشه مدار فرمان و قدرت جرثقیل سقفی، تست عملکرد منطق کنترلی، بررسی خطاها و بهینه‌سازی سیستم را قبل از پیاده‌سازی فیزیکی فراهم می‌کنند و به این ترتیب، هزینه‌ها و زمان طراحی را کاهش می‌دهند.
