کابل شیلددار ۴ رشته افشان: بهترین انتخاب برای انتقال سیگنال های کنترلی

کابل شیلددار ۴ رشته افشان: بهترین انتخاب برای انتقال سیگنال‌های کنترلی

کابل شیلد دار 4 رشته افشان، راه‌حلی تخصصی برای انتقال دقیق و پایدار سیگنال‌های کنترلی در محیط‌های صنعتی است که به‌طور موثری با چالش تداخل الکترومغناطیسی مقابله می‌کند. این کابل با ساختار خاص خود، از یکپارچگی سیگنال‌ها در برابر نویزهای محیطی محافظت کرده و تضمین‌کننده عملکرد صحیح و بدون خطای سیستم‌های کنترلی حیاتی است. در ادامه به بررسی جامع این محصول و نقش آن در اتوماسیون صنعتی می‌پردازیم.

در دنیای مدرن صنعت، جایی که اتوماسیون و کنترل فرآیندها نقشی محوری ایفا می‌کنند، دقت و پایداری سیگنال‌های کنترلی از اهمیت بالایی برخوردار است. خطاهای ناشی از تداخلات الکترومغناطیسی (EMI) می‌توانند منجر به وقفه‌های تولیدی، آسیب به تجهیزات و حتی خطرات ایمنی شوند. از این رو، انتخاب کابل مناسب برای انتقال این سیگنال‌های حساس، تصمیمی حیاتی است که می‌تواند بر کارایی و طول عمر یک سیستم صنعتی تأثیر مستقیم بگذارد.

کابل شیلددار ۴ رشته افشان، پاسخی هوشمندانه به این نیاز روزافزون است. این کابل نه تنها انعطاف‌پذیری لازم برای نصب در مسیرهای پیچیده و تابلوهای فرمان شلوغ را فراهم می‌کند، بلکه با لایه محافظ (شیلد) خود، سیگنال‌ها را در برابر تداخلات الکتریکی و مغناطیسی حفظ می‌نماید. این ویژگی‌ها، آن را به گزینه‌ای ایده‌آل برای طیف وسیعی از کاربردهای صنعتی، از سیستم‌های PLC و ابزار دقیق گرفته تا ماشین‌آلات CNC و رباتیک، تبدیل کرده است.

کابل شیلددار ۴ رشته افشان چیست و از چه اجزایی تشکیل شده است؟

کابل شیلددار ۴ رشته افشان، نوعی کابل کنترل است که برای انتقال سیگنال‌های الکتریکی حساس در محیط‌هایی با احتمال بالای تداخل الکترومغناطیسی طراحی شده است. ویژگی “افشان” به معنای استفاده از هادی‌های نازک و چند رشته‌ای است که به کابل انعطاف‌پذیری بالایی می‌بخشد، در حالی که “شیلددار” بودن آن به وجود یک لایه محافظ فلزی در زیر روکش اصلی اشاره دارد که وظیفه حفاظت از سیگنال‌های داخلی را بر عهده دارد.

تعریف و مزایای کلی کابل شیلددار ۴ رشته افشان

کابل شیلددار، کابلی است که با یک یا چند لایه فلزی (معمولاً بافته مسی یا فویل آلومینیومی) پوشانده شده است. این لایه شیلد، نقش یک قفس فارادی را ایفا کرده و از ورود نویزهای الکترومغناطیسی خارجی به داخل کابل یا خروج سیگنال‌های داخلی به بیرون جلوگیری می‌کند. این قابلیت در محیط‌های صنعتی که مملو از موتورها، درایوها، و تجهیزات الکترونیکی پرنویز هستند، حیاتی است. کابل RG با ارائه این ویژگی، به پایداری سیستم‌های کنترلی کمک شایانی می‌کند.

ویژگی “افشان” در کابل‌ها به این معنی است که هادی داخلی از تعداد زیادی رشته نازک مسی تشکیل شده است که به جای یک سیم مفتولی یکپارچه، به هم تابیده شده‌اند. این ساختار، انعطاف‌پذیری کابل را به شدت افزایش می‌دهد و آن را برای کاربردهایی که نیاز به خم‌شدگی مکرر یا نصب در فضاهای محدود دارند، ایده‌آل می‌سازد. سهولت نصب و کاهش خستگی کابل، از مزایای اصلی کابل RG افشان است.

تعداد “۴ رشته” در این کابل، آن را برای بخش وسیعی از نیازهای انتقال سیگنال‌های کنترلی مناسب می‌سازد. بسیاری از سنسورهای صنعتی، عملگرها و ماژول‌های ورودی/خروجی PLC، به سه یا چهار رشته سیم (برای تغذیه، سیگنال و ارت) نیاز دارند. این تعداد رشته، یک توازن بهینه بین کارایی، حجم کابل و هزینه را فراهم می‌کند و از تحمیل هزینه‌های اضافی برای رشته‌های بلااستفاده جلوگیری می‌نماید.

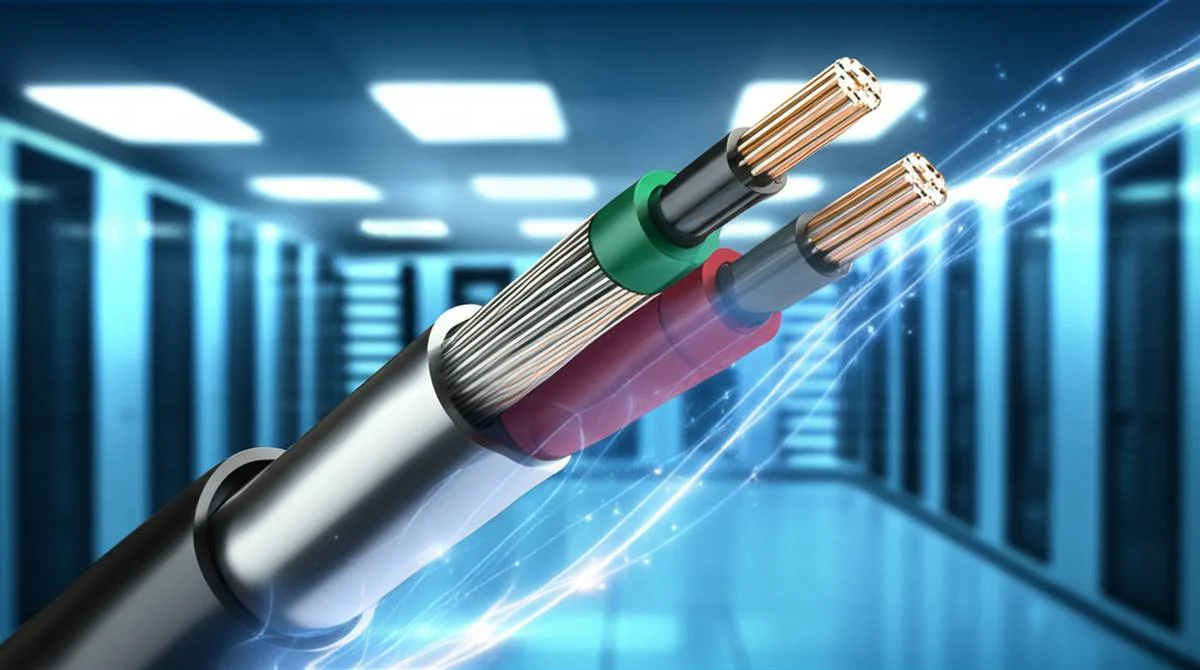

بررسی ساختار داخلی کابل RG

ساختار داخلی کابل شیلددار ۴ رشته افشان RG، به دقت و با رعایت استانداردهای بالا طراحی شده تا حداکثر کارایی و طول عمر را تضمین کند. این ساختار از لایه‌های مختلفی تشکیل شده است که هر یک وظیفه خاصی را بر عهده دارند:

• هادی: مس آنیل شده کلاس 5 افشان، مطابق استاندارد ملی ۶۰۲۲۸ IEC ۳۰۸۴ ISIRI. این هادی از جنس مس خالص و با انعطاف‌پذیری بالا است تا جریان الکتریکی یا سیگنال را با حداقل مقاومت منتقل کند. ساختار افشان آن، امکان خمش‌های مکرر را بدون شکستگی فراهم می‌آورد.
• عایق: آمیزه PVC نوع D. هر یک از ۴ رشته هادی، با یک لایه عایق از جنس PVC پوشانده شده است تا از اتصال کوتاه بین رشته‌ها جلوگیری کند. این عایق علاوه بر جداسازی الکتریکی، مقاومت خوبی در برابر عوامل محیطی از خود نشان می‌دهد. رنگ‌بندی عایق‌ها بر اساس استانداردهای بین‌المللی صورت می‌گیرد (تا ۵ رشته با رنگ یا شماره، و ارت سبز/زرد).
• شیلد (محافظ): بافت مس ساده یا قلع اندود. این لایه حیاتی‌ترین بخش کابل برای حفاظت از سیگنال‌ها است. شیلد بافته مسی، یک پوشش متراکم و منعطف ایجاد می‌کند که میدان‌های الکترومغناطیسی مزاحم را جذب و به سمت زمین هدایت می‌نماید. استفاده از مس قلع اندود، مقاومت به خوردگی را افزایش می‌دهد.
• روکش: آمیزۀ PVC از نوع ST5، رنگ طوسی استاندارد. روکش بیرونی کابل، لایه محافظ نهایی است که تمامی اجزای داخلی را در برابر آسیب‌های فیزیکی، رطوبت، مواد شیمیایی و سایش محافظت می‌کند. رنگ طوسی، رایج‌ترین رنگ برای کابل‌های کنترل در محیط‌های صنعتی است. در صورت درخواست، امکان استفاده از نوار پلی استر نیز وجود دارد.

برای درک بهتر ساختار کابل RG، به جدول زیر توجه کنید:

جزء کابل	جنس / نوع	استاندارد / ویژگی کلیدی	وظیفه اصلی
هادی	مس آنیل شده کلاس 5 افشان	IEC 60228, ISIRI 3084	انتقال جریان الکتریکی / سیگنال با انعطاف بالا
عایق	آمیزه PVC نوع D	رنگ‌بندی استاندارد (تا 5 رشته)	جداسازی الکتریکی رشته‌ها، مقاومت در برابر رطوبت
شیلد	بافت مس ساده یا قلع اندود	پوشش متراکم	حفاظت در برابر نویز و تداخل الکترومغناطیسی (EMI)
روکش	آمیزه PVC از نوع ST5	رنگ طوسی استاندارد	حفاظت فیزیکی، مقاومت محیطی

چرا کابل RG ۴ رشته افشان شیلددار بهترین انتخاب برای سیگنال‌های کنترلی است؟

انتخاب کابل مناسب برای سیستم‌های کنترلی، نقش حیاتی در پایداری و دقت عملکرد این سیستم‌ها دارد. در میان گزینه‌های موجود، کابل RG شیلددار ۴ رشته افشان، به دلیل ترکیبی از ویژگی‌های فنی و عملی، بهترین گزینه برای انتقال سیگنال‌های کنترلی محسوب می‌شود. این کابل با تمرکز بر نیازهای محیط‌های صنعتی، راهکاری جامع و مطمئن را ارائه می‌دهد.

توازن بهینه بین تعداد رشته و کاربرد

تعداد ۴ رشته در کابل‌های کنترلی RG، یک توازن استثنایی را بین کارایی و هزینه‌ها فراهم می‌کند. اکثر سنسورهای فشار، دما، مجاورت، سنسورهای نوری و سنسورهای القایی در اتوماسیون صنعتی، برای عملکرد صحیح خود به سه رشته سیم (تغذیه مثبت، تغذیه منفی و سیگنال) یا چهار رشته (تغذیه، سیگنال و یک رشته اضافی برای ارتینگ یا عملکردهای تکمیلی) نیاز دارند. این تعداد رشته، بدون افزایش بی‌مورد حجم و قطر کابل، تمامی این نیازها را پوشش می‌دهد. استفاده از کابل‌های با تعداد رشته‌های بیشتر (مانند ۶ یا ۸ رشته) در کاربردهای کنترلی رایج، اغلب به معنای هزینه‌های بالاتر و اشغال فضای بیشتر در تابلوهای فرمان بدون بهره‌وری مضاعف است.

بنابراین، کابل RG با ۴ رشته، یک راه‌حل اقتصادی و بهینه برای اکثر ارتباطات PLC، ورودی/خروجی‌های دیجیتال و آنالوگ، و اتصالات سنسورها محسوب می‌شود. این توازن در طراحی، به مدیران پروژه و تکنسین‌ها امکان می‌دهد تا با حداقل پیچیدگی و هزینه، به حداکثر کارایی دست یابند و از حجم و وزن اضافی کابل‌کشی جلوگیری کنند. این ویژگی در پروژه‌های بزرگ صنعتی که کیلومترها کابل‌کشی انجام می‌شود، صرفه‌جویی قابل توجهی به همراه دارد.

حفاظت فوق‌العاده در برابر نویز و تداخل

یکی از بزرگترین چالش‌ها در انتقال سیگنال‌های کنترلی، به ویژه در محیط‌های صنعتی، وجود میدان‌های الکترومغناطیسی قوی است. موتورهای الکتریکی بزرگ، اینورترها (درایوها)، ترانسفورماتورها و خطوط برق با ولتاژ بالا، همگی می‌توانند منابع قوی نویز باشند که بر کیفیت سیگنال‌های حساس تأثیر می‌گذارند. کابل RG شیلددار با لایه محافظ مسی خود، این نویزها را جذب و به زمین منتقل می‌کند و به این ترتیب، از اختلال در داده‌ها و سیگنال‌های کنترلی جلوگیری می‌نماید. این قابلیت، حیاتی‌ترین مزیت کابل شیلددار برای حفاظت از سیگنال‌های صنعتی است.

حفظ یکپارچگی سیگنال (Signal Integrity)، به معنای تضمین این است که سیگنال ارسالی، بدون تغییرات ناخواسته یا افت کیفیت، به گیرنده برسد. نویز الکترومغناطیسی می‌تواند سیگنال‌های کنترلی (مانند سیگنال‌های ۴-۲۰ میلی‌آمپر یا ۰-۱۰ ولت) را تحریف کرده و منجر به خطای داده، خوانش‌های نادرست از سنسورها، یا عملکرد نامنظم ماشین‌آلات شود. کابل RG با فراهم آوردن یک مسیر انتقال سیگنال “تمیز”، از این مشکلات پیشگیری کرده و به افزایش دقت سیگنال‌های کنترلی کمک می‌کند.

این ویژگی برای کاربردهایی که نیازمند دقت بالا هستند، مانند سیستم‌های ابزار دقیق و کنترل فرآیند، کاملاً ضروری است. بدون شیلد مناسب، حتی کوچکترین نویز می‌تواند باعث افت کارایی سیستم و بروز مشکلات عملیاتی شود. کابل RG با ارائه بهترین سطح حفاظت در برابر نویزپذیری کابل شیلددار، اطمینان خاطر را برای مهندسان و اپراتورها به ارمغان می‌آورد.

انعطاف‌پذیری بالا و سهولت نصب

ساختار افشان کابل RG به آن انعطاف‌پذیری بی‌نظیری می‌بخشد. این ویژگی، نصب کابل را در مسیرهای پیچیده، زوایای تند و تابلوهای فرمان پر از تجهیزات بسیار آسان‌تر می‌کند. در مقایسه با کابل‌های مفتولی که مقاومت بیشتری در برابر خمش دارند و ممکن است در اثر خم‌شدگی‌های مکرر آسیب ببینند، کابل‌های افشان کمتر دچار خستگی مواد می‌شوند و طول عمر بیشتری دارند.

این انعطاف‌پذیری، نه تنها فرآیند نصب را ساده‌تر می‌کند، بلکه برای تجهیزات متحرک مانند ربات‌ها، ماشین‌آلات CNC، یا سیستم‌های کانوایر که کابل‌ها در آن‌ها تحت حرکت و خمش دائمی هستند، ضروری است. کابل RG با قابلیت تحمل هزاران چرخه خمش بدون افت کیفیت، پایداری سیستم را در کاربردهای دینامیک تضمین می‌کند. این امر هزینه‌های نگهداری و تعویض کابل را به میزان قابل توجهی کاهش می‌دهد.

قابلیت اطمینان و پایداری سیستم

پایداری سیستم‌های کنترلی در صنایع، به معنای عملکرد بدون وقفه و قابل پیش‌بینی آن‌هاست. هرگونه اختلال در انتقال سیگنال می‌تواند منجر به توقف خط تولید، کاهش کیفیت محصول یا حتی حوادث ایمنی شود. کابل RG شیلددار ۴ رشته افشان، با محافظت از سیگنال‌ها در برابر نویز و تضمین انتقال دقیق آن‌ها، به طور مستقیم بر قابلیت اطمینان کل سیستم تأثیر می‌گذارد.

انتخاب این کابل برای سیستم‌های حیاتی، سرمایه‌گذاری برای جلوگیری از مشکلات پرهزینه در آینده است. با استفاده از کابل RG، مهندسان می‌توانند اطمینان داشته باشند که سنسورها، عملگرها و کنترل‌کننده‌ها، اطلاعات را به درستی و بدون خطاهای ناشی از تداخلات الکترومغناطیسی مبادله می‌کنند. این پایداری، به ویژه در فرآیندهای حساس و ایمنی-محور، از اهمیت بالایی برخوردار است.

کابل شیلددار ۴ رشته افشان RG، با ارائه توازن هوشمندانه بین تعداد رشته‌ها، محافظت بی‌نظیر در برابر نویز، انعطاف‌پذیری بالا و پایداری عملکرد، یک راهکار جامع و مطمئن برای انتقال سیگنال‌های کنترلی در قلب صنعت مدرن به شمار می‌رود.

کاربردهای تخصصی کابل RG شیلددار ۴ رشته افشان در صنایع مختلف

قابلیت‌های منحصربه‌فرد کابل RG شیلددار ۴ رشته افشان، آن را به انتخابی ضروری در طیف وسیعی از صنایع و کاربردهای تخصصی تبدیل کرده است. این کابل در هر کجا که نیاز به انتقال دقیق، پایدار و ایمن سیگنال‌های کنترلی وجود دارد، حرف اول را می‌زند و تضمین‌کننده عملکرد بی‌نقص سیستم‌های حیاتی است.

اتوماسیون صنعتی و خطوط تولید

در قلب هر کارخانه مدرن، سیستم‌های اتوماسیون صنعتی و خطوط تولید، نیازمند ارتباطات بی‌درنگ و بدون خطای بین سنسورها، عملگرها و کنترل‌کننده‌های منطقی قابل برنامه‌ریزی (PLC) هستند. کابل RG ۴ رشته افشان شیلددار، گزینه‌ای ایده‌آل برای اتصال سنسورهای فشار، دما، مجاورت، القایی و نوری به ماژول‌های ورودی/خروجی PLC است. این کابل با محافظت از سیگنال‌های سنسور در برابر نویز محیطی، تضمین می‌کند که داده‌های جمع‌آوری شده دقیق و قابل اعتماد باشند. همچنین، در سیم‌کشی تابلوهای فرمان و کنترل موتورها، جایی که میدان‌های الکترومغناطیسی قوی وجود دارد، این کابل به خوبی از سیگنال‌های کنترلی محافظت می‌کند.

ماشین‌آلات CNC و رباتیک

ماشین‌آلات کنترل عددی کامپیوتری (CNC) و ربات‌های صنعتی، برای انجام حرکات دقیق و پیچیده، به سیگنال‌های فرمان بسیار دقیق و بدون نویز نیاز دارند. کابل RG با توانایی انتقال این سیگنال‌ها بدون تداخل، نقش حیاتی در حفظ دقت موقعیت‌یابی و حرکت موتورهای پله‌ای (استپ موتور) و سروو موتورها دارد. انعطاف‌پذیری بالای کابل افشان نیز، آن را برای استفاده در بازوهای رباتیک و قسمت‌های متحرک ماشین‌آلات CNC که دائماً در حال حرکت و خمش هستند، کاملاً مناسب می‌سازد.

تجهیزات پزشکی و آزمایشگاهی

در حوزه پزشکی و آزمایشگاهی، جایی که صحت نتایج و ایمنی بیماران از اهمیت فوق‌العاده‌ای برخوردار است، حفاظت از سیگنال‌های حساس، حیاتی است. دستگاه‌های تشخیصی پیشرفته، تجهیزات آزمایشگاهی و سیستم‌های کنترلی اتاق عمل، همگی نیازمند کابل‌هایی هستند که بتوانند سیگنال‌ها را با بالاترین دقت و بدون هیچگونه تداخلی منتقل کنند. کابل RG شیلددار، با فراهم آوردن این سطح از حفاظت، به تضمین عملکرد صحیح و قابل اعتماد این دستگاه‌ها کمک می‌کند و به افزایش دقت سیگنال‌های کنترلی منجر می‌شود.

سیستم‌های اعلام حریق و امنیتی

در سیستم‌های اعلام حریق و امنیتی، هرگونه خطا یا تأخیر در انتقال سیگنال می‌تواند پیامدهای جبران‌ناپذیری داشته باشد. کابل RG شیلددار ۴ رشته افشان برای انتقال سیگنال‌های حسگرهای دود، حرارت، گاز و آژیرها در سیستم‌های اعلام حریق، و همچنین سنسورهای حرکتی و کنترل دسترسی در سیستم‌های امنیتی، استفاده می‌شود. شیلد این کابل، از تداخلات الکتریکی که ممکن است باعث آلارم‌های کاذب یا عدم عملکرد صحیح سیستم در مواقع اضطراری شود، جلوگیری می‌کند و اطمینان می‌دهد که سیگنال‌ها به درستی و به موقع منتقل شوند.

اتوماسیون هوشمند ساختمان (BMS)

سیستم‌های مدیریت ساختمان (BMS) مدرن، به شبکه‌ای از سنسورها و عملگرها برای کنترل سیستم‌های تهویه مطبوع، روشنایی، پرده‌ها و دسترسی مجهز هستند. کابل RG شیلددار برای ارتباط این اجزا با کنترل‌کننده مرکزی، ایده‌آل است. این کابل از سیگنال‌های کنترلی در برابر نویزهای ناشی از سیم‌کشی برق ساختمان و سایر تجهیزات الکترونیکی محافظت کرده و به پایداری و کارایی کل سیستم BMS کمک می‌کند.

سیستم‌های ابزار دقیق

در سیستم‌های ابزار دقیق، دقت و صحت اندازه‌گیری‌ها اهمیت فوق‌العاده‌ای دارد. کابل RG شیلددار ۴ رشته افشان، به‌ویژه برای اتصال ترانسمیترها و سنسورهای با خروجی آنالوگ استاندارد (مانند ۴-۲۰mA یا ۰-۱۰V) کاربرد فراوانی دارد. این کابل با محافظت از سیگنال‌های بسیار حساس ابزار دقیق در برابر تداخلات، تضمین می‌کند که اندازه‌گیری‌ها دقیق و بدون خطا باشند. کابل ابزار دقیق ۴ رشته شیلددار، یک جزء جدایی‌ناپذیر در سیستم‌های مانیتورینگ و کنترل فرآیند در صنایع نفت و گاز، پتروشیمی، داروسازی و نیروگاه‌ها است.

مشخصات فنی کلیدی و استانداردهای کابل RG شیلددار ۴ رشته افشان

برای انتخاب بهترین کابل RG شیلددار ۴ رشته افشان، درک مشخصات فنی و استانداردهای مرتبط از اهمیت بالایی برخوردار است. این اطلاعات، به شما کمک می‌کنند تا کابلی را انتخاب کنید که نه تنها نیازهای فنی پروژه شما را برآورده سازد، بلکه از نظر ایمنی و دوام نیز مطابق با بالاترین معیارها باشد. استاندارد کابل کنترل افشان، یک فاکتور کلیدی در این انتخاب است.

استانداردهای ملی و بین‌المللی

کیفیت و عملکرد کابل‌های شیلددار ۴ رشته افشان RG، بر اساس مجموعه‌ای از استانداردهای ملی و بین‌المللی تضمین می‌شود. مهمترین این استانداردها عبارتند از:

• IEC 60228: این استاندارد بین‌المللی، مشخصات هادی کابل‌ها (هادی مسی آنیل شده کلاس 5 افشان) را تعریف می‌کند و بر قطر و مقاومت الکتریکی آن‌ها نظارت دارد. رعایت این استاندارد، تضمین‌کننده رسانایی بالا و افت ولتاژ حداقل است.
• ISIRI 607 و IEC 4-60227: این استانداردها به طور خاص به کابل‌های کنترل، از جمله کابل‌های شیلددار و بدون شیلد، می‌پردازند. آن‌ها جزئیاتی در مورد نوع عایق، روکش، تعداد رشته‌ها، ولتاژ نامی و آزمایش‌های مربوط به عملکرد مکانیکی و الکتریکی کابل‌ها ارائه می‌دهند. رعایت این استانداردها، تضمین‌کننده ایمنی، دوام و عملکرد صحیح کابل در شرایط مختلف است.

ولتاژ نامی و جریان مجاز

ولتاژ نامی کابل، حداکثر ولتاژی است که کابل می‌تواند به طور مداوم و بدون آسیب، آن را تحمل کند. برای کابل‌های کنترل، این ولتاژ معمولاً در محدوده ۳۰۰/۵۰۰ ولت یا ۴۵۰/۷۵۰ ولت قرار می‌گیرد، هرچند برای کاربردهای خاص، ممکن است متفاوت باشد. ولتاژ نامی باید همواره بیشتر یا مساوی با ولتاژ سیستم کنترلی باشد.

جریان مجاز، حداکثر جریانی است که یک رشته از کابل می‌تواند بدون افزایش بیش از حد دما و آسیب به عایق، از خود عبور دهد. این مقدار به عواملی مانند سطح مقطع هادی، دمای محیط، روش نصب و تعداد کابل‌ها در یک مسیر بستگی دارد. انتخاب کابل با جریان مجاز کافی، از گرم شدن بیش از حد، افت ولتاژ و احتمال آتش‌سوزی جلوگیری می‌کند. برای تعیین دقیق جریان مجاز کابل شیلددار ۴ رشته، به جداول استاندارد و توصیه‌های تولیدکننده (کابل RG) مراجعه کنید.

مقاومت در برابر عوامل محیطی

محیط‌های صنعتی اغلب چالش‌برانگیز هستند و کابل‌ها باید در برابر عوامل مختلفی مقاومت کنند:

• دمای کاری: عایق PVC نوع D و روکش PVC از نوع ST5، مقاومت خوبی در برابر تغییرات دمایی از -۵ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد (در حالت ثابت) و -۵ تا +۵۰ درجه سانتی‌گراد (در حالت متحرک) از خود نشان می‌دهند. انتخاب کابل مناسب برای دمای محیطی کارکرد، بسیار مهم است.
• مقاومت در برابر رطوبت و روغن: PVC به طور کلی در برابر رطوبت مقاوم است، اما برای محیط‌هایی که در معرض روغن‌های صنعتی خاص یا مواد شیمیایی خورنده قرار دارند، باید از کابل‌های با روکش‌های مخصوص (مانند PVC با فرمولاسیون ویژه یا روکش‌های پلی‌اورتان) استفاده شود. لازم به ذکر است که آمیزه PVC نوع D و ST5 استاندارد، در برابر روغن مقاوم نیست و برای این کاربردها باید نوع خاصی از کابل RG انتخاب شود.
• ضریب خمش: ضریب خمش، حداقل شعاعی است که کابل می‌تواند بدون آسیب خم شود. برای کابل‌های افشان، این ضریب معمولاً کمتر از کابل‌های مفتولی است و به انعطاف‌پذیری آن‌ها کمک می‌کند. برای کابل‌های RG، شعاع خمش معمولاً بین ۶ تا ۱۵ برابر قطر خارجی کابل متغیر است.

اهمیت کیفیت مواد اولیه

کیفیت مواد اولیه به کار رفته در ساخت کابل RG، تأثیر مستقیمی بر طول عمر، عملکرد و قابلیت اطمینان آن دارد. استفاده از مس با خلوص بالا برای هادی، مقاومت الکتریکی را به حداقل می‌رساند و انتقال سیگنال را بهینه می‌کند. عایق و روکش PVC با کیفیت، علاوه بر مقاومت الکتریکی عالی، از پایداری مکانیکی و شیمیایی کابل در برابر سایش، ترک‌خوردگی و عوامل محیطی محافظت می‌کنند. در تولید کابل RG، بر استفاده از بهترین مواد اولیه تأکید شده تا محصولی با کیفیت برتر و مطابق با بالاترین استانداردهای جهانی به دست مشتری برسد.

راهنمای جامع انتخاب و خرید کابل RG شیلددار ۴ رشته افشان

انتخاب و خرید کابل شیلددار ۴ رشته افشان مناسب، نیازمند دقت و توجه به جزئیات است تا اطمینان حاصل شود که کابل انتخابی، به طور کامل نیازهای پروژه را برآورده کرده و عملکردی پایدار و مطمئن ارائه دهد. در این بخش، راهنمایی جامع برای این فرآیند ارائه می‌شود، از جمله بررسی عوامل مؤثر بر قیمت کابل شیلددار ۴ رشته افشان.

نکات مهم قبل از خرید

1. تعیین دقیق نیازهای پروژه:
   • نوع سیگنال: آیا سیگنال آنالوگ (مثلاً ۴-۲۰mA یا ۰-۱۰V) است یا دیجیتال (مانند پالس‌های سنسور)؟ سیگنال‌های آنالوگ معمولاً به محافظت بیشتری در برابر نویز نیاز دارند.
   • ولتاژ و جریان: حداکثر ولتاژ و جریانی که از کابل عبور خواهد کرد چقدر است؟ این مقادیر بر سطح مقطع و نوع عایق کابل تأثیرگذارند.
   • طول مسیر: فاصله بین فرستنده و گیرنده سیگنال چقدر است؟ برای مسیرهای طولانی‌تر، افت سیگنال بیشتر و نیاز به کابل با کیفیت بالاتر یا سطح مقطع بزرگ‌تر بیشتر می‌شود.
   • تعداد رشته: با توجه به نیازهای سنسورها یا ماژول‌های PLC، آیا ۴ رشته کافی است یا نیاز به رشته‌های خاص (مثلاً یک زوج تابیده شده برای داده‌های دیفرانسیلی) وجود دارد؟
2. بررسی شرایط محیطی:
   • دما: کابل باید قادر به تحمل حداقل و حداکثر دمای محیطی باشد.
   • رطوبت: آیا کابل در معرض رطوبت، آب یا مایعات دیگر قرار می‌گیرد؟ در این صورت، نیاز به روکش‌های مقاوم در برابر آب است.
   • وجود مواد شیمیایی یا روغن: اگر کابل در معرض روغن‌های صنعتی، حلال‌ها یا مواد شیمیایی قرار می‌گیرد، باید از روکش‌های مقاوم به این مواد استفاده شود.
   • احتمال حرکت و خمش: برای تجهیزات متحرک یا کاربردهای با خمش مکرر، انعطاف‌پذیری کابل (افشان بودن) بسیار مهم است.
   • منابع نویز: آیا در نزدیکی مسیر کابل، منابع قوی نویز الکترومغناطیسی (موتورها، درایوها) وجود دارد؟ در این صورت، اهمیت شیلد دوچندان می‌شود.
3. مطابقت با استانداردهای مورد نیاز پروژه:
   • اطمینان حاصل کنید که کابل انتخابی، مطابق با استانداردهای ملی (مانند ISIRI 607) و بین‌المللی (مانند IEC 60228 و IEC 4-60227) مورد نیاز پروژه شما باشد. این امر تضمین‌کننده کیفیت و ایمنی کابل است. (راهنمای انتخاب کابل کنترل ۴ رشته)

عوامل موثر بر قیمت کابل RG

قیمت کابل شیلددار ۴ رشته افشان، تحت تأثیر عوامل متعددی قرار می‌گیرد که شناخت آن‌ها می‌تواند به یک خرید هوشمندانه کمک کند:

• قیمت مس: مس، جزء اصلی هادی کابل است و نوسانات قیمت آن در بازارهای جهانی، تأثیر مستقیمی بر قیمت نهایی کابل دارد.
• کیفیت مواد اولیه: خلوص مس، کیفیت آمیزه PVC برای عایق و روکش، و نوع مواد به کار رفته در شیلد، همگی بر قیمت تأثیر می‌گذارند. مواد با کیفیت بالاتر، دوام و عملکرد بهتری ارائه می‌دهند.
• برند سازنده: برندهای معتبر و با سابقه، معمولاً کابل‌هایی با کیفیت تضمین شده و مطابق با استانداردها تولید می‌کنند که ممکن است قیمت بالاتری داشته باشند، اما سرمایه‌گذاری مطمئن‌تری محسوب می‌شوند.
• استانداردهای ساخت: کابل‌هایی که مطابق با استانداردهای بین‌المللی و دارای گواهینامه‌های کیفیت باشند، معمولاً به دلیل رعایت فرآیندهای تولید دقیق و استفاده از مواد مرغوب، قیمت بالاتری دارند.
• نوسانات بازار: قیمت‌ها به دلیل تغییرات عرضه و تقاضا، نرخ ارز و شرایط اقتصادی، می‌توانند دچار نوسان شوند.

  استعلام قیمت به‌روز و مشاوره با کارشناسان فروش، بهترین راه برای دریافت اطلاعات دقیق است.

چرا کابل RG انتخاب هوشمندانه‌ای برای خرید است؟

برای پروژه‌هایی که نیازمند کابل شیلددار ۴ رشته افشان با بالاترین کیفیت و قابلیت اطمینان هستند، برند کابل RG یک انتخاب هوشمندانه است. ما در کابل RG، با درک عمیق نیازهای صنایع مدرن، محصولاتی را تولید می‌کنیم که فراتر از انتظارات شما عمل می‌کنند. خرید کابل شیلددار با کیفیت از کابل RG، مزایای زیر را به همراه دارد:

• تضمین کیفیت بی‌نظیر: کابل‌های RG از بهترین مواد اولیه، از جمله مس آنیل شده کلاس 5 با خلوص بالا و آمیزه‌های PVC مرغوب، تولید می‌شوند. این تضمین کیفیت، به معنای طول عمر بالا، پایداری عملکرد و مقاومت حداکثری در برابر عوامل محیطی است.
• مطابقت کامل با استانداردها: تمامی محصولات کابل RG، مطابق با سخت‌ترین استانداردهای ملی (ISIRI) و بین‌المللی (IEC) تولید می‌شوند. این امر، تضمین‌کننده ایمنی، عملکرد فنی دقیق و انطباق با مقررات صنعتی است.
• مشاوره تخصصی رایگان: تیم کارشناسان مجرب ما آماده‌اند تا با ارائه مشاوره فنی دقیق، به شما در انتخاب بهترین کابل شیلددار ۴ رشته افشان متناسب با نیازهای خاص پروژه خود کمک کنند. از تعیین سطح مقطع تا انتخاب نوع روکش، ما در کنار شما خواهیم بود.
• قیمت‌های رقابتی: با وجود تمرکز بر بالاترین کیفیت، کابل RG تلاش می‌کند تا با بهینه‌سازی فرآیندهای تولید و مدیریت زنجیره تأمین، قیمت‌های رقابتی و منصفانه‌ای را به مشتریان خود ارائه دهد.
• خدمات پس از فروش و ارسال سریع: ما اهمیت زمان در پروژه‌های صنعتی را درک می‌کنیم. کابل RG متعهد به ارائه خدمات پس از فروش مطلوب و ارسال سریع و به‌موقع سفارشات است تا پروژه شما بدون تأخیر پیش برود.

برای دریافت مشاوره رایگان و استعلام قیمت به‌روز کابل شیلددار ۴ رشته افشان RG، همین امروز با کارشناسان ما تماس بگیرید. ما آماده‌ایم تا بهترین راه‌حل‌های کابل‌کشی را برای شما فراهم آوریم.

تفاوت کابل شیلددار و بدون شیلد: درک اهمیت محافظت از سیگنال‌های کنترلی

در زمینه انتقال سیگنال‌های الکتریکی، به ویژه در محیط‌های صنعتی، انتخاب بین کابل شیلددار و بدون شیلد می‌تواند تأثیر چشمگیری بر عملکرد، پایداری و دقت سیستم داشته باشد. درک تفاوت‌های اساسی این دو نوع کابل، برای هر مهندس و تکنسینی که با سیستم‌های کنترلی سروکار دارد، ضروری است. این بخش به بررسی این تفاوت‌ها و اهمیت شیلد در حفاظت از سیگنال‌های صنعتی می‌پردازد.

کابل‌های بدون شیلد، همان‌طور که از نامشان پیداست، فاقد هرگونه لایه محافظ فلزی در اطراف هادی‌ها هستند. این کابل‌ها معمولاً ساده‌تر و ارزان‌تر بوده و برای انتقال توان یا سیگنال‌هایی که نسبت به نویز حساسیت کمتری دارند، یا در محیط‌هایی که منابع نویز الکترومغناطیسی (EMI) در آن‌ها ناچیز است، مناسب هستند. به عنوان مثال، در سیم‌کشی‌های داخلی ساختمان برای روشنایی یا پریزهای برق، اغلب از کابل‌های بدون شیلد استفاده می‌شود.

اما داستان در محیط‌های صنعتی و برای سیگنال‌های کنترلی بسیار متفاوت است. سیگنال‌های کنترلی، اغلب سیگنال‌های ولتاژ پایین یا جریان پایین هستند که توسط سنسورها، ترانسمیترها یا PLC‌ها تولید می‌شوند. این سیگنال‌ها ذاتاً بسیار حساس به تداخلات الکترومغناطیسی هستند. منابع نویز در صنعت بی‌شمارند: موتورهای الکتریکی، اینورترها، رله‌ها، خطوط برق با ولتاژ بالا، جوشکاری، و حتی دستگاه‌های ارتباطی بی‌سیم، همگی می‌توانند میدان‌های الکترومغناطیسی تولید کنند.

تداخل الکترومغناطیسی (EMI) در کابل‌های کنترل، می‌تواند به روش‌های مختلفی بر سیگنال تأثیر بگذارد:

• نویز القایی: میدان‌های مغناطیسی ناشی از تجهیزات اطراف می‌توانند جریان‌های ناخواسته را در هادی کابل القا کنند که به سیگنال اصلی اضافه شده و آن را تحریف می‌کند.
• نویز خازنی: میدان‌های الکتریکی می‌توانند به صورت خازنی بر هادی‌ها تأثیر گذاشته و ولتاژهای مزاحم ایجاد کنند.
• تداخل فرکانس رادیویی (RFI): سیگنال‌های بی‌سیم با فرکانس بالا نیز می‌توانند بر سیگنال‌های کنترلی تأثیر بگذارند.

در نتیجه این تداخلات، سیگنال‌های آنالوگ ممکن است مقادیر نادرستی را نشان دهند و سیگنال‌های دیجیتال دچار خطا، از دست رفتن بیت‌ها یا حتی تغییر حالت شوند. این امر می‌تواند منجر به عملکرد نامنظم ماشین‌آلات، قرائت‌های غلط از سنسورها، توقف خط تولید، آسیب به تجهیزات و حتی خطرات ایمنی شود. اینجاست که اهمیت کابل شیلددار نمایان می‌شود.

شیلد (لایه محافظ فلزی) در کابل RG، نقش یک سپر را ایفا می‌کند. این شیلد، میدان‌های الکترومغناطیسی خارجی را جذب و به سمت زمین هدایت می‌کند و از نفوذ آن‌ها به هادی‌های داخلی جلوگیری می‌نماید. نویزپذیری کابل شیلددار به دلیل همین لایه محافظ، به شدت کاهش می‌یابد. به این ترتیب، یکپارچگی سیگنال حفظ شده و سیگنال ارسالی با دقت بالا به گیرنده می‌رسد. این ویژگی برای کاربردهایی مانند کابل سنسور صنعتی ۴ رشته و کابل ابزار دقیق ۴ رشته شیلددار، که کوچکترین خطا می‌تواند نتایج فاجعه‌باری داشته باشد، کاملاً حیاتی است.

به طور خلاصه، در حالی که کابل‌های بدون شیلد برای کاربردهای عمومی و کم‌حساسیت مناسبند، کابل‌های شیلددار (مانند کابل کنترل ۴ رشته شیلددار RG) یک سرمایه‌گذاری ضروری برای هر سیستمی هستند که نیاز به انتقال دقیق و مطمئن سیگنال‌های کنترلی در محیط‌های پرنویز صنعتی دارد. انتخاب درست، نه تنها به بهبود عملکرد سیستم کمک می‌کند، بلکه از هزینه‌های بالای ناشی از خطاها، خرابی‌ها و نگهداری‌های مکرر نیز جلوگیری می‌کند.

سوالات متداول (FAQs)

آیا می‌توان از کابل شیلددار ۴ رشته افشان به جای کابل‌های شبکه برای انتقال داده‌های با سرعت پایین استفاده کرد؟

بله، در برخی موارد محدود و برای انتقال داده‌های با سرعت پایین مانند سیگنال‌های سریال RS-232 یا RS-485، می‌توان از کابل شیلددار ۴ رشته افشان استفاده کرد، اما برای شبکه‌های اترنت با سرعت بالا مناسب نیست.

نحوه صحیح اتصال و ارت کردن شیلد در کابل‌های کنترلی ۴ رشته چگونه است تا بیشترین کارایی حاصل شود؟

شیلد باید فقط در یک طرف (معمولاً در سمت منبع سیگنال یا تابلو کنترل) به زمین (ارت) متصل شود تا از ایجاد حلقه زمین و نویز جلوگیری شود.

چه تفاوتی بین کابل شیلددار ۴ رشته با شیلد بافته و شیلد فویل (Foil Shield) وجود دارد و کدامیک برای سیگنال‌های کنترلی بهتر است؟

شیلد بافته (Braid Shield) مقاومت مکانیکی و انعطاف‌پذیری بهتری دارد و برای محافظت در برابر نویزهای با فرکانس پایین مناسب است. شیلد فویل (Foil Shield) پوشش ۱۰۰% فراهم می‌کند و برای نویزهای با فرکانس بالا بهتر است. برای سیگنال‌های کنترلی، شیلد بافته یا ترکیبی از بافته و فویل (اسکرین) معمولاً انتخاب بهتری است.

آیا کابل‌های شیلددار ۴ رشته افشان در برابر جویدگی حیوانات موذی نیز مقاوم هستند؟

خیر، روکش استاندارد PVC در برابر جویدگی حیوانات موذی مقاوم نیست. برای این منظور باید از کابل‌های با زره فلزی (آرموردار) یا روکش‌های مخصوص پلی‌آمید استفاده شود.

حداکثر مسافتی که می‌توان سیگنال‌های آنالوگ کنترلی را بدون افت کیفیت محسوس توسط این کابل‌ها منتقل کرد، چقدر است؟

این مسافت به عوامل مختلفی مانند سطح مقطع کابل، نوع سیگنال (جریانی یا ولتاژی)، میزان نویز محیط و حساسیت گیرنده بستگی دارد، اما معمولاً برای سیگنال‌های ۴-۲۰mA تا چند صد متر قابل انتقال است و برای سیگنال‌های ولتاژی کمتر.

نتیجه‌گیری: اطمینان و دقت با کابل RG شیلددار ۴ رشته افشان

در دنیای پیچیده و پرچالش صنعت مدرن، جایی که هر لحظه خطا می‌تواند پیامدهای گسترده‌ای داشته باشد، انتخاب تجهیزات مناسب، به ویژه در بخش کابل‌کشی کنترلی، از اهمیت حیاتی برخوردار است. کابل شیلددار ۴ رشته افشان RG، با ساختار مهندسی شده و قابلیت‌های برتر خود، به عنوان بهترین انتخاب برای انتقال سیگنال‌های کنترلی دقیق و پایدار شناخته می‌شود.

این کابل نه تنها با انعطاف‌پذیری بالای خود، سهولت نصب را تضمین می‌کند، بلکه با لایه محافظ (شیلد) قدرتمندش، سیگنال‌ها را در برابر تداخلات الکترومغناطیسی حفظ کرده و یکپارچگی و صحت داده‌ها را به بالاترین سطح می‌رساند. از اتوماسیون صنعتی و رباتیک گرفته تا سیستم‌های ابزار دقیق و هوشمند ساختمان، کابل RG نقش محوری در تضمین عملکرد بدون نقص و قابل اعتماد سیستم‌ها ایفا می‌کند.

با در نظر گرفتن استانداردهای بین‌المللی، کیفیت مواد اولیه، و مزایای بی‌شمار این کابل، انتخاب کابل RG شیلددار ۴ رشته افشان، سرمایه‌گذاری هوشمندانه‌ای برای افزایش دقت، کاهش خطاهای عملیاتی و افزایش طول عمر سیستم‌های کنترلی شماست. با انتخاب آگاهانه، آینده‌ای پایدار و مطمئن را برای فرآیندهای صنعتی خود تضمین کنید.
