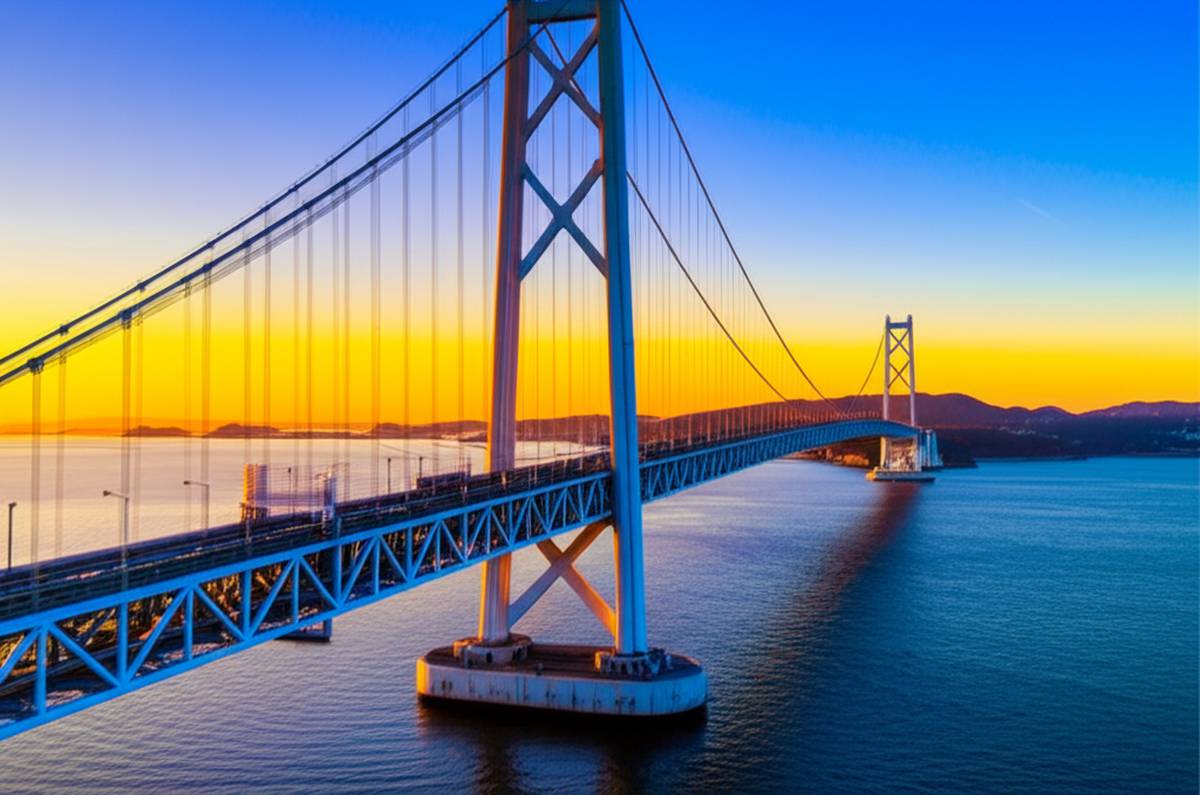

پل آکاشی کای کیو که با نام پل مروارید نیز شناخته می شود، طولانی ترین پل معلق جهان با دهانه مرکزی 1991 متر و طول کلی 3911 متر است که شهر کوبه را به جزیره آواجی در ژاپن متصل می کند. این سازه عظیم که در سال 1998 افتتاح شد، به گونه ای مهندسی شده است که در برابر بادهای 290 کیلومتر بر ساعت و زمین لرزه هایی تا بزرگی 8.5 ریشتر مقاومت کامل دارد. استفاده از سیستم تیر نگهدارنده دو مفصلی و دمپرهای جرمی تنظیم شده، این پل را به یکی از ایمن ترین و پیشرفته ترین سازه های مهندسی عمران در جهان تبدیل کرده است.
مقدمه و اهمیت استراتژیک پل آکاشی کای کیو
پل آکاشی کای کیو که در زبان ژاپنی به آن آکاشی کایکیو اوهاسی گفته می شود، تنها یک سازه بتنی و فولادی نیست، بلکه نمادی از اراده بشر برای غلبه بر خشن ترین شرایط طبیعی است. این پل معلق عظیم، تنگه آکاشی را در غرب کشور ژاپن پشت سر می گذارد و شهر کوبه در جزیره هونشو را به منطقه ایوایا در جزیره آواجی متصل می سازد. این اتصال، حلقه ای حیاتی از پروژه بزرگراه کوبه آواجی ناروتو و بخشی از طرح کلان پل های هونشو شیکوکو به شمار می رود که هدف آن اتصال سه جزیره اصلی ژاپن از طریق دریای داخلی ستو است.
تنگه آکاشی یکی از چالش برانگیزترین آبراهه های جهان از نظر مهندسی است. عرض این تنگه حدود 4 کیلومتر است و عمق آب در برخی نقاط به 100 متر می رسد. جریان های جزر و مدی در این منطقه بسیار قدرتمند هستند و سرعت آن ها گاهی به 14 کیلومتر بر ساعت می رسد. علاوه بر این، این منطقه در کمربند زلزله خیز اقیانوس آرام قرار دارد و طوفان های تایفون با بادهای شدید نیز از دیگر چالش های طبیعی این منطقه به شمار می روند. عبور روزانه بیش از هزار فروند کشتی تجاری و مسافربری از این تنگه، ضرورت وجود یک سازه با ارتفاع آزاد مناسب و دهانه مرکزی بسیار عظیم را بیش از پیش آشکار می ساخت.
نکته کلیدی برای درک عظمت پروژه
فاصله بین دو برج اصلی این پل به اندازه ای است که می توان برج ایفل را به صورت کامل در زیر دهانه مرکزی آن جای داد و هنوز هم فضای خالی قابل توجهی باقی خواهد ماند. این مقیاس، درک دشواری از ابعاد واقعی این شاهکار مهندسی را برای مخاطب فراهم می کند.
تاریخچه پرفراز و نشیب؛ از فاجعه دریایی تا افتتاح باشکوه
ایده ساخت پل در تنگه آکاشی ریشه در یک سری حوادث تلخ و تراژیک دارد. پیش از ساخت این پل، تنها راه ارتباطی بین جزیره هونشو و جزیره آواجی، استفاده از کشتی های فری بود. در دسامبر سال 1945، کشتی سکیری مارو در هوای طوفانی غرق شد و 304 نفر جان خود را از دست دادند. اما جرقه اصلی و فشار عمومی برای ساخت یک پل ثابت، پس از فاجعه دلخراش سال 1955 زده شد. در آن سال، دو کشتی مسافربری به نام های شیمارو مارو و اوناری مارو در مه غلیظ با یکدیگر برخورد کردند که منجر به غرق شدن یکی از آن ها و کشته شدن 168 نفر، از جمله تعداد زیادی دانش آموز، شد.
این فاجعه ملی، افکار عمومی و دولت ژاپن را متقاعد کرد که تکیه بر حمل و نقل دریایی در این تنگه پرخطر دیگر قابل قبول نیست. در سال 1957، دولت محلی کوبه اولین مطالعات امکان سنجی را آغاز کرد. در سال 1961، وزارت ساخت و ساز ژاپن و راه آهن ملی ژاپن، جامعه مهندسان عمران ژاپن را مأمور انجام یک مطالعه فنی جامع کردند. نتیجه این مطالعه در سال 1967 منتشر شد و اعلام کرد که شرایط طراحی و ساخت در این تنگه به قدری شدید است که هیچ نمونه مشابهی در پل های دهانه بلند جهان وجود ندارد، اما ساخت آن غیرممکن نیست.
در سال 1970، اداره پل های هونشو شیکوکو تأسیس شد و تحقیقات گسترده ای از جمله آزمایش های دریایی برای تعیین روش ساخت فونداسیون در اعماق آب انجام گرفت. در سال 1973، طرح اولیه پل با دهانه مرکزی 1780 متر تصویب شد، اما به دلیل بحران نفتی و شرایط بد اقتصادی، پروژه متوقف گردید. سرانجام در ماه مه سال 1988، عملیات ساخت و ساز به طور رسمی آغاز شد و بیش از 100 پیمانکار و حدود 2 میلیون نفر نیروی کار در طول ده سال در این پروژه مشارکت داشتند.
آزمون بزرگ: زمین لرزه بزرگ هانشین در سال 1995
یکی از دراماتیک ترین و در عین حال اثبات کننده ترین رویدادها در تاریخ ساخت این پل، وقوع زمین لرزه بزرگ هانشین (کوبه) در 17 ژانویه 1995 بود. این زلزله با بزرگی 7.3 ریشتر، کانون آن تنها در 20 کیلومتری غرب کوبه و در نزدیکی محل ساخت پل بود. در آن زمان، برج های اصلی پل ساخته شده بودند، اما عرشه و کابل های اصلی هنوز نصب نشده بودند.
نیروی عظیم زلزله باعث جابه جایی فونداسیون یکی از برج های اصلی به میزان حدود یک متر شد. این اتفاق می توانست یک فاجعه مهندسی باشد، اما به لطف طراحی انعطاف پذیر و محاسبات دقیق، سازه هیچ آسیب ساختاری ندید. مهندسان به جای تلاش برای بازگرداندن برج ها به مکان اولیه، طراحی دهانه مرکزی را به صورت هوشمندانه از 1990 متر به 1991 متر افزایش دادند تا این جابه جایی را در خود جای دهد. این رویداد به طور عملی ثابت کرد که پل آکاشی کای کیو قادر است انرژی های عظیم زمین لرزه را جذب کند بدون اینکه فرو بریزد.
مشخصات فنی و مهندسی؛ فراتر از اعداد و ارقام
پل آکاشی کای کیو یک پل معلق سه دهانه با سیستم تیر نگهدارنده دو مفصلی است. این طراحی خاص، کلید اصلی مقاومت پل در برابر نیروهای دینامیک باد و زلزله است. در ادامه به بررسی دقیق پارامترهای فنی این سازه می پردازیم.
سیستم تیر نگهدارنده دو مفصلی و میراگرهای جرمی
برخلاف پل های معلق قدیمی که از خرپاهای صلب و سنگین استفاده می کردند، پل آکاشی کای کیو از یک سیستم تیر نگهدارنده دو مفصلی پیشرفته بهره می برد. این سیستم به عرشه پل اجازه می دهد تا در دو نقطه اتصال به برج ها، حرکت چرخشی محدودی داشته باشد. این انعطاف پذیری کنترل شده، باعث می شود که نیروهای برشی ناشی از زلزله یا بادهای شدید، به جای شکستن سازه، در طول پل توزیع و مستهلک شوند.
علاوه بر این، برای مقابله با نوسانات و ارتعاشات ناشی از باد (پدیده ای که در مهندسی به نام فلاتر یا گالوپینگ شناخته می شود)، از دمپرهای جرمی تنظیم شده استفاده شده است. این دمپرها که در واقع پاندول های عظیمی هستند، در نقاط استراتژیک پل نصب شده اند. وقتی پل شروع به نوسان می کند، این وزنه ها در جهت مخالف حرکت کرده و انرژی جنبشی را خنثی می کنند. این فناوری همان چیزی است که اجازه می دهد پل در بادهای 290 کیلومتر بر ساعت نیز پایداری خود را حفظ کند.
انبساط و انقباض حرارتی
یکی از چالش های طراحی پل های با دهانه بسیار بلند، تأثیر تغییرات دما بر طول فولاد است. مهندسان محاسبه کرده اند که به دلیل تغییرات دما در طول روز و فصول مختلف، طول کلی پل آکاشی کای کیو می تواند تا 2 متر افزایش یا کاهش یابد. برای مدیریت این پدیده، از درزهای انبساط ویژه و یاتاقان های لغزنده در اتصالات عرشه به برج ها و لنگرگاه ها استفاده شده است که این حرکت را بدون ایجاد تنش مخرب در سازه امکان پذیر می سازد.
فرآیند ساخت و مصالح به کار رفته؛ ارقامی شگفت انگیز
ساخت پل آکاشی کای کیو نیازمند حجم بی سابقه ای از مصالح و تکنیک های ساخت دریایی بود که تا آن زمان کمتر کسی تجربه آن را داشت. هر مرحله از این فرآیند، خود یک دستاورد بزرگ مهندسی محسوب می شد.
فونداسیون و کافردام های غول پیکر
برای ساخت پایه های دو برج اصلی در بستر دریا، مهندسان با چالش جریان های شدید آب و عمق زیاد مواجه بودند. راه حل، استفاده از کافردام های فولادی عظیم بود. این سازه های جعبه ای شکل غول پیکر در خشکی ساخته شدند، به محل مورد نظر در دریا کشیده شدند و سپس با کنترل دقیق و با استفاده از سیستم های غرق سازی، به آرامی در بستر دریا قرار گرفتند. پس از استقرار، داخل این کافردام ها با بتن پر شد تا پایه ای فوق العاده مستحکم برای برج ها ایجاد شود. هر یک از لنگرگاه های ساحلی نیز به حدود 350,000 تن بتن نیاز داشتند تا بتوانند نیروی کششی عظیم کابل ها را مهار کنند.
رکورد شکنی در کابل کشی
کابل های اصلی، شریان های حیاتی هر پل معلق هستند. در پل آکاشی کای کیو، هر یک از دو کابل اصلی دارای قطر 112 سانتی متر است. اما شگفتی در داخل این کابل ها نهفته است. هر کابل از 36,830 رشته سیم فولادی مجزا و فوق العاده مستحکم تشکیل شده است. فرآیند کابل کشی که به آن کابل اسپینینگ گفته می شود، شامل عبور دادن یک چرخ هدایت کننده از روی برج ها و کشیدن تک تک رشته های سیم از یک لنگرگاه به لنگرگاه دیگر بود.
مجموع طول سیم های فولادی به کار رفته در کابل های این پل به 300,000 کیلومتر می رسد. برای درک بهتر این عدد، این مقدار سیم برای دور زدن کره زمین به صورت استوا حدود 7.5 بار کافی است. این سیم ها از فولاد با مقاومت کششی بسیار بالا ساخته شده اند تا بتوانند وزن عظیم عرشه فولادی و ترافیک را تحمل کنند و در عین حال در برابر خوردگی ناشی از هوای شور دریا محافظت شوند.
هشدار و نکته ایمنی در طراحی
عمر مفید طراحی این پل حداقل 200 سال در نظر گرفته شده است. برای دستیابی به این هدف، از پوشش های ضد زنگ پیشرفته و سیستم های کاتدی برای محافظت از سازه های فولادی در برابر خوردگی ناشی از نمک دریا استفاده شده است. بازرسی های دوره ای و نگهداری مداوم، کلید حفظ این عمر طولانی است.
پل مروارید؛ شاهکار نورپردازی شبانه
پل آکاشی کای کیو در طول روز با ابهت فولادی خود خیره کننده است، اما در شب با جلوه ای کاملاً متفاوت به نام مستعار خود، یعنی پل مروارید، جان می گیرد. سیستم روشنایی این پل یک پروژه مهندسی و هنری جداگانه است که برای ایجاد هماهنگی با محیط زیست دریایی و در عین حال خلق زیبایی بصری طراحی شده است.
در مجموع، 1737 چراغ روشنایی بر روی این سازه نصب شده است که به شرح زیر توزیع شده اند:
- 1084 چراغ برای روشن کردن کابل های اصلی و ایجاد رشته های درخشان مروارید.
- 116 چراغ برای برج های اصلی جهت تاکید بر ارتفاع و شکوه آن ها.
- 405 چراغ برای تیرهای نگهدارنده و عرشه پل.
- 132 چراغ برای لنگرگاه ها و پایه های ساحلی.
این سیستم از لامپ های تخلیه با شدت بالا و فناوری مدل رنگی RGB (قرمز، سبز، آبی) استفاده می کند. با ترکیب این سه رنگ اصلی توسط نرم افزارهای کامپیوتری، امکان خلق میلیون ها ترکیب رنگی وجود دارد. در حال حاضر، 28 الگوی نوری مختلف برای مناسبت های گوناگون برنامه ریزی شده است. برای مثال، در روزهای ملی ژاپن، جشن های فصلی، یا بزرگداشت رویدادهای خاص، پل با رنگ ها و الگوهای نوری ویژه ای روشن می شود که آن را به یک جاذبه دیدنی پویا تبدیل می کند.
مقایسه با سایر پل های معلق بزرگ جهان
برای درک بهتر جایگاه پل آکاشی کای کیو، مقایسه آن با سایر شاهکارهای مهندسی جهان ضروری است. تا سال 2022، این پل با دهانه مرکزی 1991 متری، بی رقیب ترین پل معلق جهان بود. با این حال، با افتتاح پل 1915 چاناک قلعه در ترکیه در مارس 2022 با دهانه مرکزی 2023 متر، پل آکاشی کای کیو اکنون در رتبه دوم طولانی ترین پل های معلق جهان قرار دارد.
با این وجود، پل آکاشی کای کیو همچنان از چندین نظر منحصر به فرد است. برای مثال، پل گلدن گیت در سانفرانسیسکو با دهانه مرکزی 1280 متر، از نظر طول کمتر از نصف دهانه مرکزی پل آکاشی است. پل هامبر در انگلستان نیز با دهانه 1410 متری، اگرچه در زمان خود رکورددار بود، اما در برابر شرایط لرزه ای و بادی به پیچیدگی پل ژاپنی نیست. پل آکاشی کای کیو به دلیل قرارگیری در یکی از فعال ترین مناطق لرزه خیز جهان، استانداردهای جدیدی را در طراحی ضد زلزله تعریف کرده است که پل های جدیدتر جهان نیز از آن الگو برداری می کنند.
اهمیت اقتصادی و تاثیر بر منطقه
ساخت این پل تنها یک دستاورد فنی نبود، بلکه یک سرمایه گذاری استراتژیک با بازدهی اقتصادی و اجتماعی گسترده بود. پیش از ساخت پل، وابستگی به کشتی های فری باعث می شد که تردد کالا و مسافر به شدت تحت تاثیر شرایط جوی قرار گیرد. با افتتاح پل، زمان سفر بین کوبه و جزیره آواجی به طور چشمگیری کاهش یافت و قابلیت اطمینان حمل و نقل به حداکثر رسید.
این پل دارای 6 خط عبور برای وسایل نقلیه موتوری است. هزینه عبور از این پل برای یک خودروی سواری معمولی حدود 2300 ین است. روزانه به طور متوسط حدود 23000 خودرو از این پل عبور می کنند. این اتصال پایدار، باعث رونق گردشگری در جزیره آواجی، توسعه کشاورزی و صادرات محصولات این جزیره به بازارهای بزرگ هونشو و تسهیل دسترسی به فرودگاه بین المللی کانسای شده است.
راهنمای جامع بازدید برای گردشگران
پل آکاشی کای کیو سالانه پذیرای صدها هزار گردشگر از سراسر جهان است که برای تماشای این شاهکار مهندسی به استان هیوگو سفر می کنند. اگر قصد بازدید از این پل را دارید، اطلاعات زیر به شما کمک می کند تا تجربه ای کامل و به یاد ماندنی داشته باشید.
دسترسی و حمل و نقل
بهترین و راحت ترین راه برای رسیدن به پل، استفاده از سیستم قطارهای JR است. شما می توانید با قطارهای خط JR Sanyo از ایستگاه سانومیا در کوبه یا از ایستگاه های اصلی اوزاکا، خود را به ایستگاه مایکو برسانید. ایستگاه مایکو دقیقاً در کنار پل قرار دارد و پس از خروج از ایستگاه، با چند دقیقه پیاده روی به منطقه پارک مایکو و ورودی های بازدید از پل می رسید.
جاذبه های اصلی در محل
- پیاده روی دریایی مایکو: این جاذبه که در زیر عرشه اصلی پل و در ارتفاع 47 متری از سطح آب قرار دارد، یکی از هیجان انگیزترین بخش های بازدید است. بخشی از کف این پیاده رو از شیشه های مقاوم ساخته شده است که به شما اجازه می دهد مستقیماً به آب های خروشان تنگه آکاشی و سازه های عظیم فولادی زیر پای خود نگاه کنید.
- موزه پل آکاشی کایکیو: این مرکز آموزشی در نزدیکی پل قرار دارد و با استفاده از ماکت های دقیق در مقیاس 1 به 100، فیلم های مستند و نمایشگاه های تعاملی، فرآیند پیچیده ساخت پل و اصول مهندسی پشت آن را به زبان ساده توضیح می دهد.
- تور بازدید از برج ها: برای کسانی که به مهندسی علاقه عمیق دارند، تورهای ویژه ای برای صعود به بالای برج های اصلی وجود دارد. این تورها نیاز به رزرو قبلی دارند و چشم اندازی پانورامیک و بی نظیر از کل تنگه و جزایر اطراف را از ارتفاع 282 متری ارائه می دهند.
بهترین زمان بازدید
پل در هر ساعت از روز زیبایی خاص خود را دارد، اما توصیه می شود بازدید خود را طوری برنامه ریزی کنید که غروب آفتاب را در آنجا تجربه کنید. این زمان به شما این امکان را می دهد که هم نمای روزانه و جزئیات معماری پل را در نور طبیعی ببینید و هم شاهد لحظه جادویی روشن شدن تدریجی چراغ ها و شروع رقص نور پل مروارید در تاریکی شب باشید.
سوالات متداول درباره پل آکاشی کای کیو
آیا پل آکاشی کای کیو هنوز هم طولانی ترین پل معلق جهان است؟
خیر، تا سال 2022 این پل با دهانه مرکزی 1991 متر رکورددار جهان بود. با افتتاح پل 1915 چاناک قلعه در ترکیه، این پل اکنون در رتبه دوم طولانی ترین پل های معلق جهان قرار دارد، اما همچنان از نظر مقاومت لرزه ای و پیچیدگی مهندسی یکی از برترین ها است.
آیا امکان پیاده روی روی خود پل وجود دارد؟
بله، اما نه روی سطح جاده اصلی که مخصوص خودروها است. بازدیدکنندگان می توانند از طریق پیاده روی دریایی مایکو که در زیر عرشه اصلی و در ارتفاع 47 متری قرار دارد، از نمای نزدیک از سازه پل دیدن کنند و تجربه پیاده روی روی بخش های شیشه ای را داشته باشند.
پل چگونه در برابر زلزله های شدید مقاومت می کند؟
این پل از ترکیب چندین فناوری استفاده می کند: سیستم تیر نگهدارنده دو مفصلی که اجازه حرکت کنترل شده را می دهد، میراگرهای جرمی تنظیم شده که نوسانات را خنثی می کنند، و فونداسیون های عمیق کافردام که پایداری را در بستر دریا تضمین می کنند. عملکرد این سیستم ها در زلزله سال 1995 به اثبات رسید.
هزینه ساخت این پل چقدر بوده است؟
هزینه کل ساخت این پروژه عظیم در زمان تکمیل در سال 1998، حدود 500 میلیارد ین (معادل تقریبی 3.6 میلیارد دلار آمریکا با نرخ ارز آن زمان) برآورد شده بود که از طریق دریافت عوارض عبور و مرور بازپرداخت می شود.
نتیجه گیری
پل آکاشی کای کیو فراتر از یک مسیر عبوری، یک بیانیه قدرتمند از توانمندی مهندسی انسان است. این سازه که از دل یک فاجعه انسانی متولد شد، امروز به نمادی از ایمنی، نوآوری و زیبایی در ژاپن تبدیل شده است. ترکیب هوشمندانه دانش مهندسی سازه، درک عمیق از نیروهای طبیعت و استفاده از مصالح با کیفیت بالا، باعث شده است که این پل نه تنها در برابر خشن ترین شرایط محیطی دوام بیاورد، بلکه به یک جاذبه جهانی و منبع الهام برای مهندسان نسل های آینده تبدیل شود. بازدید از این پل، فرصتی است برای درک این واقعیت که چگونه اراده و دانش بشر می تواند بر موانع به ظاهر غیرممکن غلبه کند.
